变频电机的电路组成

　　为了对风扇电机的运行状况进行监控，需要从风扇电机向主板输出速度信号，实现风扇运行情况的监控。监控电路用来显示风扇转速，并可实现报警和电脑的自动停机，以防止因风扇停转而烧毁CPU或其它器件的情况出现。现在变频电机普遍采用集成功率器件来实现这一功能，使控制线路大为简化。
　　
　　为了实现精确控制效果，必须向集成功率器件输入反映转子位置的信号，因此变频电机必须具有电机位置反馈机制。目前通常使用霍尔元件或和光电传感器两种手段进行位置和转速检测。
　　
　　霍尔器件是一种基于霍尔效应的磁传感器，霍尔效应是美国科学家爱德文·霍尔于1879年发现的。目前，使用霍尔效应的磁传感器产品已得到广泛的应用。
　　
　　图为霍尔效应原理图。在一块通电的半导体薄片上，加上和片子表面垂直的磁场B，在薄片的横向两侧会出现一个电压（图中的Vh称为霍尔电压）

　　变频电机利用霍尔器件测量转子的相对位置，所获得的信号输入到控制芯片中，驱动电机旋转。同时，还可将该信号通过主板输出，作为测速信号使用可谓一箭双雕。由于换向脉冲为方波信号，在主板上经过简单处理便可输送给主板进行显示和控制。由于电机的相数一般在2个以上，换向信号的频率为电机的转速的若干倍，因此，如果利用换向脉冲作为测速信号，必须经过除法运算才能得到真实的电机转速。
　　

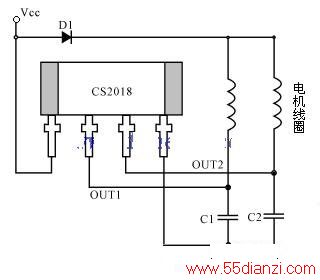

　　图为霍尔锁定型开关电路CS2018构成的无刷电机控制电路，CS2018内部集成了霍尔电压发生器、差分放大器、史密特触发器和集电极开路的输出级等，它可直接驱动小功率的电机绕组。

　　有些风扇采用光电传感器来检测风扇的速度，具体做法是：在电动机转子上设置一个遮光板，这样电机每转过一圈，遮光板就会将发光二极管照射到光敏管上的光线阻断一次，光敏管的集电极上电压改变一次，这样便可得到反映电机转速的脉冲信号。
　　
　　从上面的介绍可以看出，利用霍尔传感器和光电传感器所得到的测速信号是有区别的。利用光电传感器测速，速度信号的频率与电机转速相同，而利用霍尔器件输出的换向信号作为测速信号时，两者相差若干倍：如果是两相电机，换向信号的频率为转速的2倍，三相电机中换向信号的频率则是转速的3倍。在这里，BIOS中显示的速度是不是真实的风扇转速，在使用中务必请大家注意！
