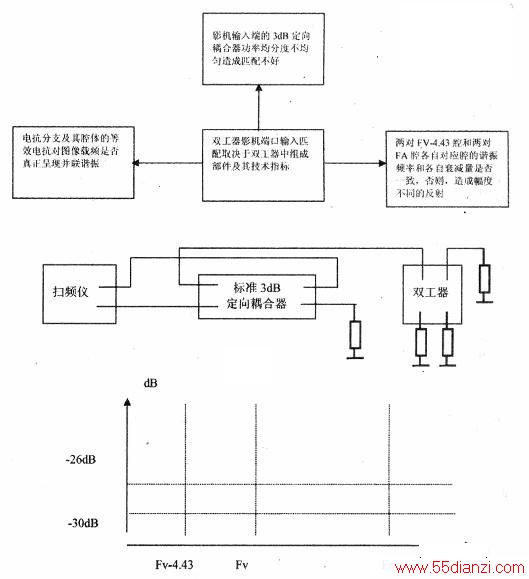

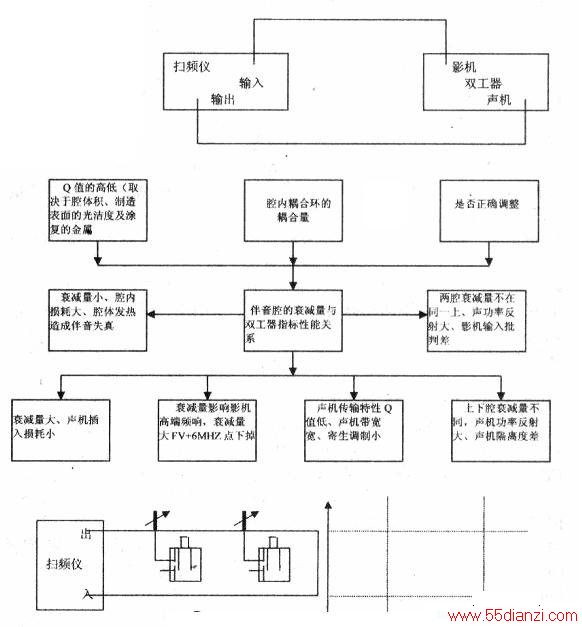

用中频调制器激励器的伴音载频作为扫频仪外频标输入校准和调整腔的谐振频率。为了是使上下两队谐振腔体频率和衰减特性都调整一致，按上图将双工器上下两臂分别调整，按下图测试。检查3dB功率平衡度及上下腔衰减特性。
检查方法：测影机输入匹配按上图．调整电容和电感分支，使其与腔谐振在图像载频：调整3dB定向耦合器输入端口的补偿电容筒（见下图），调整系统的同轴开光圆片与片的屏蔽距离。若离指标FV-0.75MHz/FV+5MHz范围内-26dB相差甚远，就需要单独检查第1个3dB定向耦合器的平衡度和腔体衰减特性。
