6kV或10kV供电系统中，用两个单相电压互感器组成V/V接法，可节省一个电压互感器，降低PT柜的造价，V/V接法只能测三相线电压，不能测单相电压和零序电压。

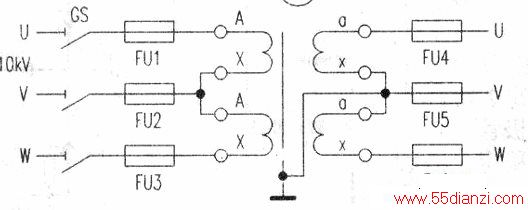

由于V/V接法，提供的功能有限，所以这种接法只用于小型的高压配电室。两个单相电压互感器V/V接法的电路图如下图所示。V/V接法．一次侧没有接地点。如果接在两个单相电压互感器的连接点，则相当于V相接地。这是危险的。电压互感器铁芯一定要接地。电压互感器接地端子是铁心接地端子。铁芯接地的目的是保护性接地。当高压侧线圈绝缘损坏，对铁芯漏电时，如果铁芯接地，就会形成接地电流，继电保护系统动作跳闸。V/V接法二次侧公共连接点（V相）接地的目的是，一旦二次侧线路或元件接地，那么就会与接地点形成短路回路。短路电流会熔断故障相的熔断器。电压互感器二次侧线圈不允许短路电流长时间通过。否则，会烧坏电压互感器。
