各种电气设备、电气装置和电器均设有供连接导线用的接线端子。常用接线端子有柱形端子和螺钉端子两种。
1．导线与接线端子连接时的基本要求
(1)多股线芯的线头，应先进一步绞紧，然后再与接线端子连接。
(2)需分清相位的接线端子，必须先理清导线相序，然后方可连接。单相电路必须分清相线和中性线，并应按电气装置的要求进行连接（如安装电灯时，相线必须与开关连接）。
(3)小截面铝芯导线与接线端子连接时，必须留有能供再剖削2～3次线头的保留长度，否则线头断裂后将无法再与接线端子连接。留出的余量导线，要盘成弹簧状：
(4)小截面铝导线和铝接线端子在连接前必须涂凡士林锌膏粉或中性凡士林，然后清除氧化层。大截面铝芯线与铜接线端子连接时，要用铜铝过渡接头。
(5)导线绝缘层与接线端子之间，应保持适当距离，绝缘层既不可贴着接线端子，也不可离接线端子太远，使芯线裸露得太长。
(6)软导线与接线端予连接时，不允许出现多股细线芯松散、断股和外露等现象。
(7)线头与接线端子必须连接得平服、紧密和牢固可靠，使连接处的接触电阻减少到最小程度。
2．线头与柱型接线端子的连接方法
柱型接线端子是依靠近于孔顶部的压紧螺钉压住线头（线芯端）来完成连接的。电流容量较小的接线端子，一般只有一个压紧螺钉。电流容量较大的，或连接要求较高的，通常有两个压紧螺钉。操作要求和方法如下：
(1)单股线芯头的连接方法

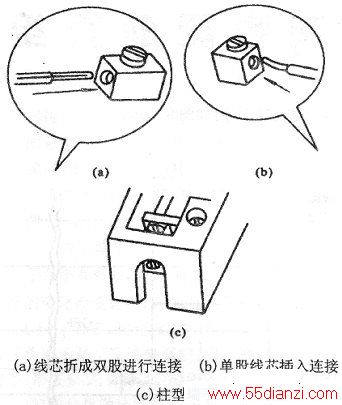

在通常情况下，线芯直径都小于孔径，且多数都可插入两股线芯，故必须把线头的线芯折成双股并列后插入孔内，并应使压紧螺钉顶住在双股线芯的中间，如下图(a)所示。
如果线芯直径较大，无法插入双股线芯，可将单股芯线插入孔前把线芯端头略折一下，折转的端头翘向孔上部，如下图(b)所示。
上述两种线头线芯的工艺处理，都能有效地防止线头在压紧螺钉稍有松动时从孔中脱出。
(2)多股线芯头的连接方法
连接时，必须把多股线芯按原拧绞方向，用钢丝钳进一步绞缠紧密，要保证多股线芯受压紧螺钉顶压时而不松散。由于多股线芯的载流量较大，孔上部往往有两个压紧螺钉，连接时应先拧紧第一枚压紧螺钉（近端口的一枚），后拧紧第二枚，然后再加拧第一枚及第二枚，要反复加拧两次。在连接时，线芯直径与孔径的匹配一般应比较相称，尽量避免出现孔过大或过小的现象。

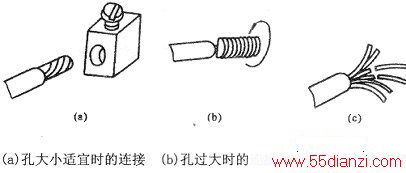

①在线芯直径与孔大小较匹配时，在一般用电场所，把线芯进一步绞紧后装入孔中即可，如下图(a)所示。若在用电危险场所，为了防止线头可能从孔中脱出，应作如下处理：线头绝缘层应剥去多一些，在进一步将线芯绞紧前，线芯端头分三级剪去多余部分。以7股线为例，宜2股剪得最短；4股稍长，长出单股线芯直径的4倍；另1股最长，长得应能在4股稍长线芯上紧缠两圈的需要量，待多股线芯作进一步绞紧后，把这股最长线芯紧缠在端头上。这样，能使线头的线芯端头略大些，在压紧螺钉松动时，即使导线稍受外力牵拉，也不易脱出孔。
②当孔过大时，可用一根单股线芯（直径应根据孔大于线芯直径的多少而定）在已作进一步绞紧后的线芯上进行紧密的排绕一层，如下图(b)所示。然后进行连接。
③当孔过小时，通常是导线载流密度选用过低所致。因此，可把多股线芯处于中心部位的线芯剪去(7股线剪去一股，19股线剪去1~7股)，然后重新绞紧，进行连接；如下图(c)所示。
④不管单股线芯或多股线的线头，在插入孔时必须插到底。同时，导线绝缘层不得插入孔内。
3．线头与螺钉端子的连接方法
对于电流容量较小的单股线芯，在连接前，应把线芯弯成压接圈（俗称羊眼圈）。对于电流容量较大的多股线芯，在连接前，一般都应在线芯端头上安装接线耳。但在电流容量不太大且线芯截面积不超过10mm2的7股线连接时，也允许把线头线芯弯成多股线芯压接圈进行连接。此外，在螺钉端子上连接时，还经常遇到软导线的正确连接问题。
(1)连接的工艺要求
压接圈和接线耳必须压在垫圈下边，压接圈的弯曲方向必须与螺钉的拧紧方向保持一致，导线绝缘层切不可压入垫圈内，螺钉必须拧得足够紧，但不得用弹簧垫圈来防止松动。连接时，应清除垫圈、压接圈及接线耳上的油垢。
(2)单股导线压接圈的弯法
单股导线弯制压接圈的工艺步骤和操作方法如下图所示。
(3)7股导线压接圈的弯法

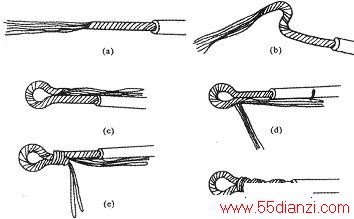

①对于横截面不超过10mm2的7股及以下多股芯线，应按下图所示弯制压接圈。
a．把绝缘层根部1/2长度处的芯线重新绞紧，越紧越好，如下图(a)所示。
b．绞紧部分的芯线，在绝缘层根部芯线向左处折角，然后弯成圆弧，如下图(b)所示。
c．当圆弧弯得将成圆圈时，应将余下的芯线向右外折，然后使其成圆，捏平余下线端，使两股芯线平行如下图(c)所示。
d．把散开的芯线按2、2、3根分成三组，将第一组两根芯线扳起，垂直于芯线（要留出垫圈边宽），如下图(d)所示。
e．按7股芯线直线对接的自缠法加工，如下图(c)所示。下图(f)是缠成后的7股芯线压接圈。
②对于横截面超过10mm的平方的7股以上软导线端头，应安装接线耳。
4．线头与具有瓦形垫圈的螺钉端子的连接
这种接线端子压紧方法与7股导线压接圈的弯法类似，只是垫圈采用瓦形（或叫桥形）构造。为了防止线头脱落，在连接时应将线芯作如下图(a)所示的方法进行工艺处理。如果需把两个线头接入同一个接线端子时，应按下图(b)所示的方法进行连接。
