家庭双控照明灯的不安全接法需警惕

家庭双控照明灯的不安全接法需警惕

点击数:7244 次   录入时间:03-04 11:43:57   整理:http://www.55dianzi.com   电工电器基础

  装修一套住房,请水电工师傅给安装水电,要求把客厅的照明灯安装成在门口和客厅都能控制的方式。由于购买的是西门子双控开关,两个安装孔被开关面板按键覆盖,所以要先把按、键抠下来才能装上螺丝。接好控制线并拧上螺丝后通电试了试都正常,接下来的工作就便是扣上最外面的按钮,没想到师傅用拳头一锤,只听到“噗嗤”声,家里的保护器就跳闸了,再次抠掉开关上的按键发现有烟熏的痕迹,小心拆开开关,发现开关里面有个触点有灼伤过的样子,很明显是大电流通过造成的。为什么会出现如此大的电流呢?照明灯功率只有几十瓦.电流通常很小。

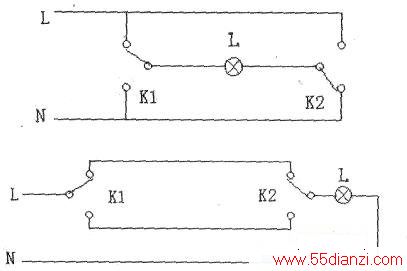

  其它地方安装的开关没有任何问题,所以排除了开关本身的问题(后经测试使用,这个开关还是能正常工作的)。最后通过检查线路,发现该师傅把双控灯接成上图的方式,在该控制方式中,双控开关的两个静触点分别接上火线和零线,动触点接负载.在正常情况下切换不会出现任何,当安装师傅安装外面的开关按钮时,可能是因为用力过猛导致开关三个触点瞬间相碰.即刚好处于一种临界状态,这时就相当于火线和零线直接短路.从而出现了前述的故障。现在标准的双控灯控制方式见下图所示,这种方式只控制火线,即使开关触点相碰顶多会造成照明灯常亮,但绝对不会引起火线和零线短路现象。

  后来通过谈话得知,之所以使用上图方式是为了减少布线量和节省电线,因为当多个开关和插座装在一块时可以“共零共火”。在这里还是要提醒大家,双控开关一定要接成下图的控制方式,成本虽高但安全。

  另外,当接成上图方式时,有时开关关闭的是零线,当负载是传统镇流器型荧光灯时会造成晚上出现灯管微亮的现象。

家庭双控照明灯的不安全接法
