发电机工频交流耐压试验的特点是试验电压与工作电压的波形与频率一致,从绝缘劣化和热击穿的机理考虑,最能检出定子绕组槽部的绝缘故障点或缺陷。
1.试验方法及注意事项

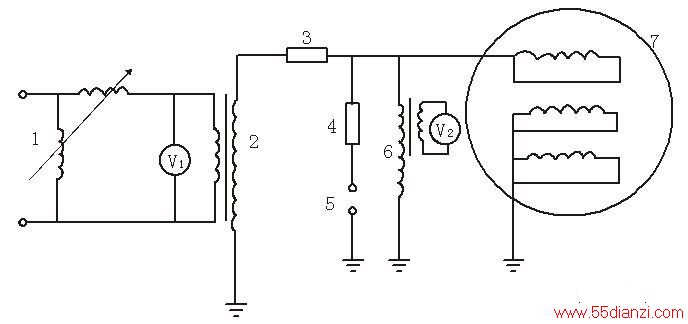

发电机定子绕组工频交流耐压试验的接线如下图所示。试验应分相进行,被试相加电压,非被试相短路接地,然后进行以下准备工作。
(1)试验前应先用兆欧表分相检查定子绕组绝缘,如发现严重受潮或缺陷,需经消除后方可进行试验。定子绕组水内冷,应在通水且水质合格状态下进行;氢冷绕组应在充氢后氢纯度为96%以上或排氢后含氢量在3%以下进行,严禁在置换过程中进行试验。
(2)设备仪表全部接好后,在空载条件下调整保护间隙,其放电电压调至试验电压的110~120%范围内,断开电源。
(3)经过限流电阻3在高压侧短路,调试过流保护跳闸的可靠性。
(4)电压及电流保护调试检查无误,仪表接线经检查无误后即可将高压引线接至被试绕组上开始进行试验。
2.试验电压
交接试验:1.5Un+2250V1Min
预防性试验:1.3Un~1.5Un1Min
对于定子绕组在检修中进行过全部更换或局部更换的发电机,试验电压请参照DL/T596-1996《电力设备预防性试验规程》规定进行。
3.试验结果判定
(1)正常状态下,随着试验电压的上升,电流亦随之增大,电流表指示稳定。被试发电机内部无放电声及绝缘过热或焦糊气味。
(2)有以下现象时表明绝缘即将击穿或已被击穿:
·电压表指示数值摆动很大,电流表(毫安表)指示急剧增加;
·被试发电机内部有放电声响;
·发现有绝缘烧焦气味或冒烟;
·试验过流保护跳闸。
