无载工况下气隙磁密
微分探测线圈法，是用一个直径只有6～8mm的空心小线圈，装于无磁性金属管中（铜或不锈钢），将该管自发电机定子铁心背部经径向风道（一般宽为8～10mm）插入定转子中，当转子旋转时，探测线圈中的感应电势.
由于线圈的面积很小，可认为穿过小线圈的磁通φ是均匀的，即
式中
B—穿过小线圈的平均磁密；
S—小线圈的面积。
故
上式说明了小线圈中的感应电势（时间函数）反映了按圆周分布的气隙磁密（空间函数）的变化率。
② 探测线圈的制作及装配

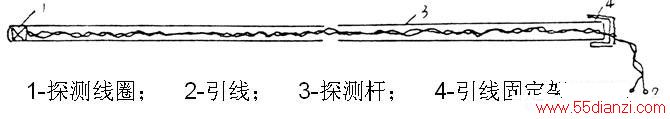

探测线圈是用0.06~0.08mm高强度漆包线绕在有机玻璃框架上，其匝数可选在200—300匝范围，将线圈嵌入探测杆的顶端，将引线绞成麻花并在另一端引出，如下图所示。

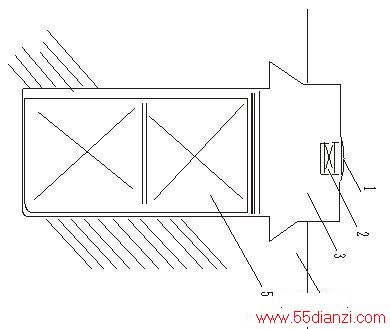

探测线圈-槽楔装配
