共同接地系统与独立接地系统

共同接地系统与独立接地系统

点击数:7927 次   录入时间:03-04 11:51:14   整理:http://www.55dianzi.com   电工电器基础

  传统的接地一般采用独立接地,即避雷接地、工作接地和保护接地是各自独立系统(如下图所示),并要求通信接地装置与避雷接地装置的接地体间距不应小于20m。近年来发现采用独立接地方式的计算机网络和有线电视网络,特别易遭雷击,如接地系统之间由地电位反击引起(Modem和网卡首先击穿)。其次,一幢楼房分别做几个相互独立,没有电气连接的接地装置相当困难(尤其是在城市),各接地体之间至少要几米乃至20m,基于上述两个原因,独立接地系统已不适应现代通信、有线电视和计算机网络的发展。

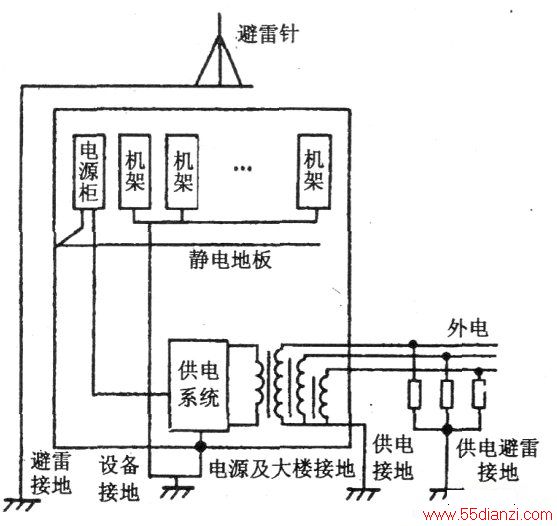

独立接地示意图

  “共同接地”是指所有接地体连成一体,作用是为了防雷安全,因此牺牲其他接地的作用,例如;对于电子设备防干扰,要求单点接地,否则在地线两处接点上的电位差会反馈到电子线路里,成为干扰信号。而从防雷的要求看,均压才能避免反击。

  “共同接地”状态下的接地电阻取值,应采用几个接地电阻的其中最小一个取值,如防雷接地规定为4Ω,保护接地规定为4Ω,工作接地规定为2Ω,则共同接地应取2Ω。

  “共同接地”的接地方式在工程中的应用是有条件的,首先是严格的一点接地方式,不是随意的混接和就近接地。下图是共同接地示意图。

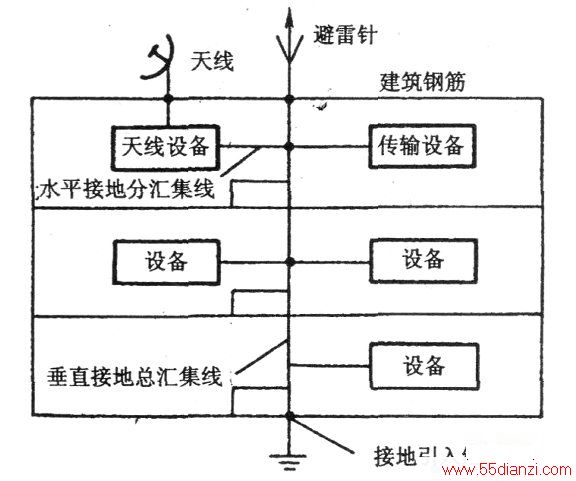

共同接地示意图
