三个单相电压互感器的星形接线

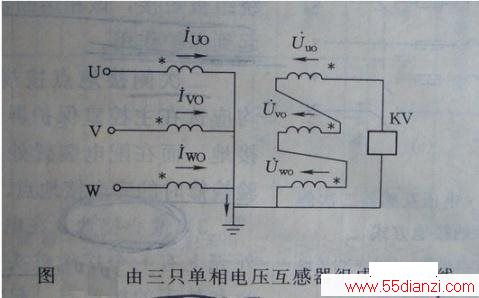

一次侧中性点接地。由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。如下图所示。因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。当系统中发生单相接地时，系统中会出现零序电流。如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。对于三相五柱式电压互感器，其一次侧中性点同样要接地。
