低压侧中性线为何要接地?

低压侧中性线为何要接地?

点击数:7212 次   录入时间:03-04 11:52:37   整理:http://www.55dianzi.com   电工电器基础

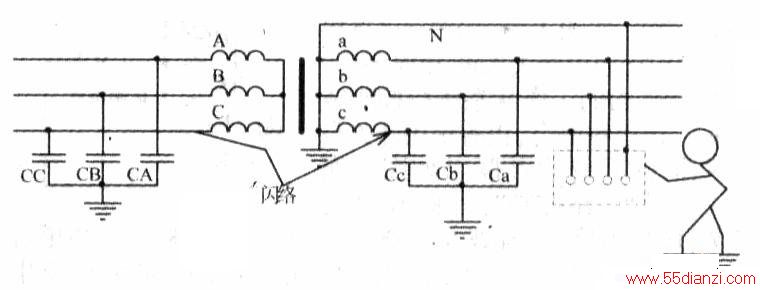

  下图为常见的市电电网高压侧中性点不接地系统。

  低压电路的中性点通过接地体与大地连接。CA、CB、CC为变压器高压线路对地的分布电容,线路越长.CA、CB、cc的电容量越大。Ca、Cb、Ce为低压线路对地电容,容量也与线路长度有关.但f氐压线路一般很短。

  设高压侧的c相对低压侧的c相发生了闪络,因变压器低压绕组的阻抗非常低.闪络电流将经低压侧c相绕组、接地体的接地电阻到地,分别经CA、CB形成回路,低压C相绕组的阻抗极小可以忽略。电流在接地电阻RN上产生电压U。则低压线路所有的导线对地电压为Ujd,Ujd=IjdRjd。

  因高压侧中性点不接地,接地电流为c相闪络电流,故仅仅是CA、CB中的电流,该电流一般在数十安以内,即所谓的“小电流接地系统”。“小电流接地系统”的接地电流随输电线的长度增加而增加。

  为使Ujd在安全范围以内,低压侧中性点接地电阻必须足够小,一般规定低压侧中性点接地电阻不能大于4Ω。

  如果高压侧中性点接地,单相接地电流非常大,则接地电阻必须非常非常的小.接地体制作成本将非常高,且由于接地电阻通常随土壤湿度变化,很不稳定,因此非常不安全。这正是进户变压器的高压侧都采用中性点不接地系统即小电流接地系统的原因。

  上述分析表明,降低接地电压的唯一途径是减小接地电阻。而接地装置的接地电阻越小,接地装置投入的成本越高。

市电电网高压侧中性点不接地系统
