电力系统二次回路的标号

　　为了便于二次回路的施工与日常维护，根据“四统一”的原则，必须对电缆和电缆所用芯进行编号，编号应该做到使用者能根据编号了解回路用途，能正确接线。

　　二次编号应根据等电位的原则进行，就是电气回路中遇于一点的导线都用同一个数码表示，当回路经过接点或者开关等隔离后，因为隔离点两端已不是等电位，所以应给予不同的编号，下面将具体的解释些常用编号

　　一、电缆的编号

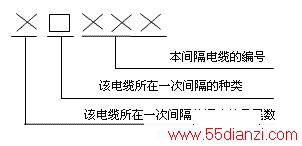

　　本间隔电缆的编号：通常从101开始编号，以先间隔各个电气设备至端子箱电缆，再端子箱至主控室电缆，先电流回路，后控制回路，再信号回路，最后其他回路（如电气联锁回路，电源回路）的顺序，逐条编号，同一间隔电缆编号不允许重复。

　　该电缆所在一次间隔的种类：采用英文大写字母表示，220KV出线间隔E，母联EM，旁路EP，110KV出线间隔Y，母联YM，旁路YP，分段YF，35KV出线间隔U，分段UF，10KV出线间隔S，分段SF，电容器C，主变及主变各侧开关B，220KVPT：EYH，110KVPT：YYH，35KVPT：UYH，10KVPT：SYH。

　　该电缆所在一次间隔的调度编号尾数：如白沙变电站的豆沙线调度编号261，这里就编1，1#主变编1，1母PT编1，依此类推，如果该变电站只有一路旁路，或者一个母联或者分段开关，不需要编号。

　　各个安控装置如备自投，故障解列，低周减载等的电缆不单独编号，统一将电缆归于装置所控制的间隔依照上面的原则编号。

　　电源电缆编号

　　电缆号数：电源电缆联系全站同一一次电压等级的所有间隔，所以应该单独统一编号，一般从01开始依顺序编号

　　电源种类：交流电源编JL，直流电源编ZL。

　　由上面可知，所有相同间隔的相同功能电缆除了首位数有区别，其他数字应该是一样的。

　　一、号头的编号

　　电流回路

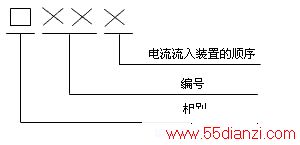

　　电流流入装置的顺序：流入第一个装置为1，流出后进入下一个装置为2，依次类推。

　　编号：一般的CT有四组绕组，保护用的编号41，遥测、录波用42，计度用44，留一组备用。

　　相别：A、B、C、N，N为接地端。

　　比较特殊的电流回路：

　　220KV母差：A320、B320、C320、N320；

　　110KV母差：A310、B310、C310、N310；

　　主变中性点零序电流：L401，N401；

　　主变中性点间歇零序电流：L402，N402。

　　电压回路

　　电压等级：本变电站一次电压等级，由罗马数值表示，高压侧Ⅰ，中压侧Ⅱ，低压侧Ⅲ，零序电压不标。

　　PT所在位置：PT在I母或者母线I段上，保护遥测等标630，计度用标630’，PT在II母或者母线II段上，则分别标640与640’。

　　相别：A、B、C为三相电压，L为零序电压。

　　线路电压编号A609。

　　电压回路接地端都统一编号N600，但是开口三角形接地端编N600’或者N600△以示区别。

　　传统的同期回路需要引入母线开口三角形电压回路的100V抽头用来与线路电压做同期比较，该抽头编号Sa630或者a630。

　　控制回路



普通开关

主变高压侧开关

主变中压侧开关

主变低压侧开关

控制正电源

1

101

201

301

控制负电源

2

102
