分析图2.36,1JJ监视了事故信号保险,但是监视自身的2JJ却无法发出信号,所以还要另设一个回路来监视3RD和4RD的运行情况,如图2.41,采用控制小母线KM和5RD,6RD来完成。
专门设计了“掉牌”小母线FM和PM,电源与预告信号公用3RD、4RD,小母线通常设置在保护屏的顶端,简化了二次接线。只要全站有一个信号继电器XJ未复归,“掉牌”光字牌都会亮,提醒工作人员手动复归。
我局在保护实现微机化后就取消了FM和PM,但很多用户站还在使用。

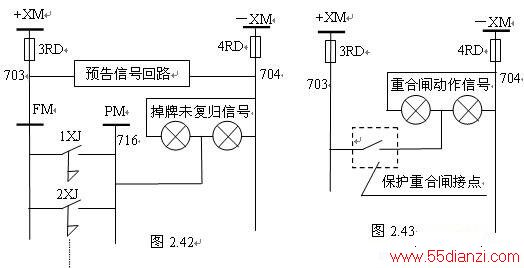

特别的,在图2.42可知,“掉牌”信号不需要发音响信号,因为之前的保护动作已经发出相应的音响。同理,重合闸光字牌也不需要发音响信号,因为之前的开关动作已经发出事故音响信号。重合闸光字牌接线如图2.43所示。
