冷热饮水机的制冷元件

冷热饮水机的制冷元件

点击数:7593 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   电工电器基础

  常用制冷元器件分为压缩机和PN半导体致冷器两类。

  l.制冷压缩机。

  饮水机的压缩机制冷电路与普遍家用电冰箱相同,只是制冷温度略高(3℃~12℃)、压缩机功率较小而已。压缩机将制冷剂压缩成高温、高压蒸汽送至冷凝器,通过热量交换,使制冷剂变成低温、高压液体,经干燥过滤器、节流毛细管后进入绕在冷罐外壁的蒸发器,大量吸收冷罐水中的热量使水温下降。压缩机的电机启动方式有重锤式(或称重力式)启动器和PTC启动器两种启动方式,交流电机功率为70W~120W。几种常见压缩机工作绕组和启动绕组直流电阻值如下表(万用表R×l挡测得)所示。

  2.PN半导体致冷器。

  又称温差致冷组件或电子制冷片,是根据法国物理学家Peltien的温差效应(即帕尔帖效应)制作的绿色环保制冷器件。原理是:当电流流经两种不同性质的导体形成接点时,其接点会产生放热或吸热现象,即其两端形成温差而实现制冷(或制热)。加上直流电压致冷器就能工作,通过测温电路改变其电压大小(在电压允许范围内),就可使饮水机工作于制冷或保冷状态。

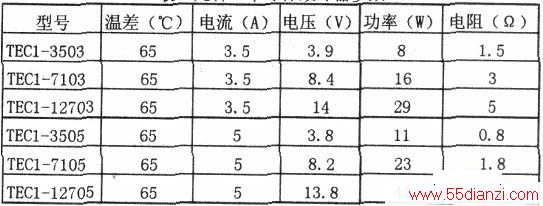

  几种PN半导体致冷器的主要参数如下表所不,其中静态电阻是用万用表R×l挡实测数据。
