复励式直流电动机

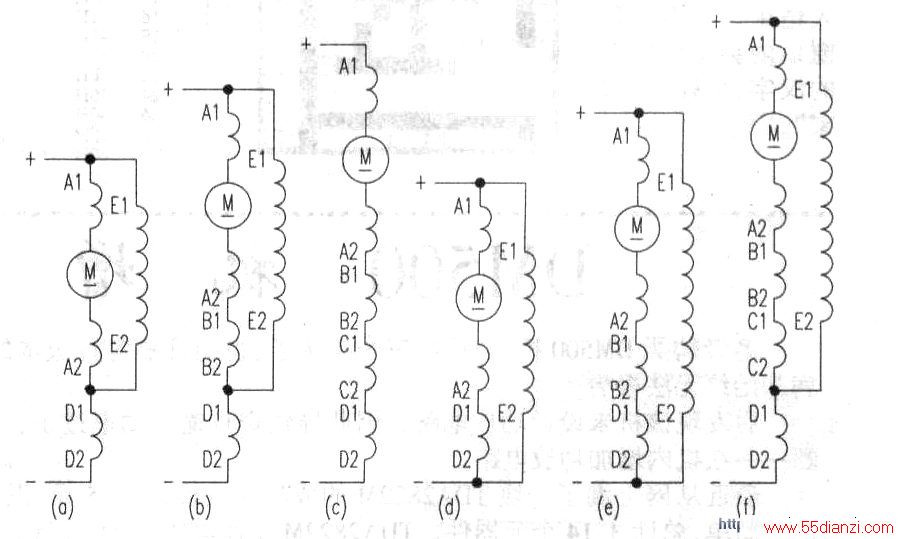

　　复励式复励式直流电机的主磁极励磁绕组有两个，一个与电枢绕组并联，另一个与电枢绕组串联（其中并励绕组用El、E2表示，串励绕组用Dl、D2表示）。这类电机有6种类型，其接线图分别见下图(a)、(h)、(c)，、(d)、(e)、(f)。

　　复励式电机综合了并励式电机和串励式电机各自的优点．即既能保证较硬的机械特性，又能保证其安全运行。由图5可以看出，即使并励绕组断路，它的主磁极也不会失磁，因还有串励绕组存在。此时电机实际成为一个串励直流电机，故能保证安全运行。因此，目前复励式直流电机在大多数领域都有应用。
