三相电功率可以用输出侧的“两表法”测量,而输入侧不能

三相电功率可以用输出侧的“两表法”测量,而输入侧不能

点击数:7525 次   录入时间:03-04 11:43:36   整理:http://www.55dianzi.com   电工电器基础

  1.电动式仪表

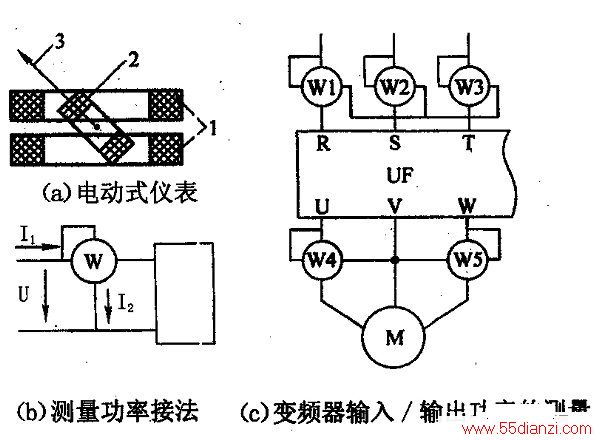

  电动式仪表由两组线圈构成:固定线圈1和偏转线圈2,指针3与偏转线圈同轴,如下图(a)所示。

  当两个线圈中通入电流时,它们的磁场相互作用,使偏转线圈受力而旋转,偏转角与两线圈内电流的乘积成正比。

  电动式仪表通常用来作为功率表。一般情况下,不动的线圈1为电流线圈,导线较粗,串联在被测电路中;偏转线圈2为电压线圈,导线较细,经串联附加电阻后跨接在被测电压两端,如下图(b)所示。

  2.变频器功率的测量

  因为电动机的三相电流是平衡的,故可用“两表法”来测量三相电功率。

  但三相整流桥的输入电流(即变频器的输入电流)常常是不平衡的,尤其是在负载较轻时。所以只能各相分别测量,再把测量结果相加,得到三相总功率。

  P=P1+P2+P3

587
