变频器整流桥和滤波电容器之间为什么要接一个电阻和接触器(或晶闸管)

变频器整流桥和滤波电容器之间为什么要接一个电阻和接触器(或晶闸管)

点击数:7294 次   录入时间:03-04 11:54:41   整理:http://www.55dianzi.com   电工电器基础

  1.接通电源时存在的问题当变频器刚接通电源(接触器KM1动作)时,滤波电容器上的电压为O V。而电源电压为380 V,振幅值为537 V,且为了提高滤波效果,滤波电容器的电容量又很大。所以,在刚接通电源的瞬间,必将:

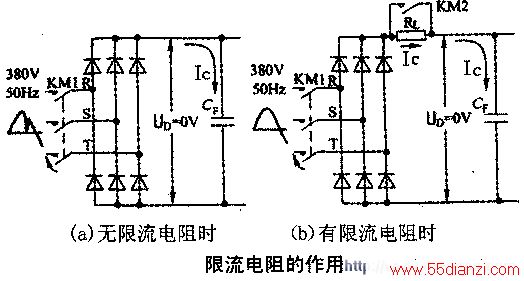

  (1)产生很大的冲击电流,有可能损坏整流二极管;(2)使电源电压瞬间下降为O V,形成了对网络的干扰,如图(a)所示。

  2.解决办法在三相整流桥和滤波电容器之间,接入限流电阻Rl,将滤波电容器的充电电流限制在一个允许范围内。

  但Rl如长期接在电路内,将影响直流电压和变频器输出电压的大小。因此,当滤波电容器已经充电完毕后,由接触器KM2将电阻RL短接,如图(b)所示。
