电容起动电动机,通电不转要分析。
细听电机有声响,五种原因有其一。
负载过重拖不动,电源电压过于低。
离心开关未闭合,电路不通干着急。
主辅绕组有断路;常见损坏电容器。
去掉负载通上电,手拧转轴看一看。
转子顺势转起来,四种原因可判断。
载重、断路、电容坏、离心开关未复原。
查找断路用试灯,电阻测量也可行。
电表测量电压值,电阻测量也可行。
仪表测量放电法,电容好坏可确定。

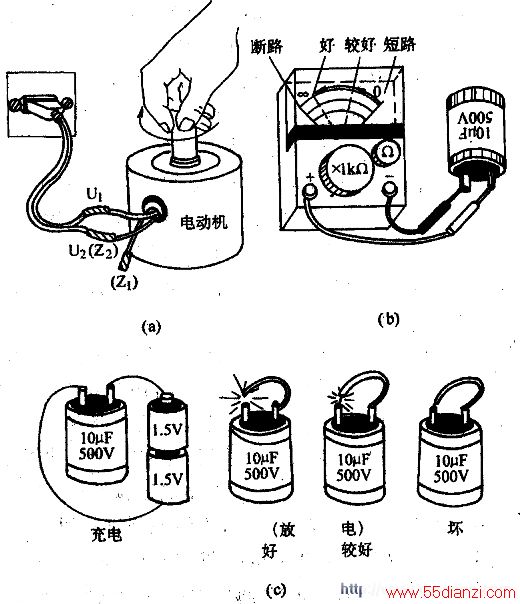

所讲到的内容可参照下图来理解。
(a)用手拧动转轴看其是否可顺势转动起来
(b)用万用表的电阻档检查电容器的好坏
(c)用“充/放电法”检查电容器的好坏
此类电动机最常见的故障是通电后不转动。若靠近电动机细听(可借助工具),能听到电动机内部发出较小盼“嗡嗡”声,则不起动的原因主要有如下5种原因:
(1)负载过重拖不动这里的负载包括电动机拖动的实际负载,也包括传动系统,例如:齿轮、传动带等。在很多情况下,所谓负载过重,是因为发生了意外的卡阻现象。
(2)电源电压过于低因起动转矩与电源电压的平方成正比关系,所以电源电压过低时,其起动转矩就会减小很多,当达不到负载所需的起动转矩值时,电动机就不能起动。此时电动机的输入电流将比正常时大得多,发出的声响也较大。如时间过长,而无过载保护时,将使电动机过热而烧毁。
(3)主辅绕组有断路是指主绕组或辅绕组有断路故障。应当注意的是:
有一套绕组出现了断路;另一套绕组正常,而不是两套绕组同时出现断路故障。
(4)离心开关未闭合,电路不通干着急离心开关是串联在起动绕组电路中的,当该开关在起动时处于断开的状态时,相当于起动绕组断路,起动绕组中没有电流通过,自然也就不会有起动转矩。

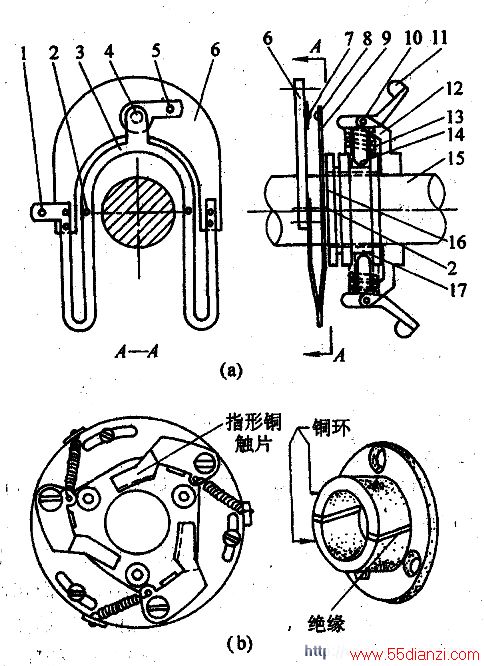

两种结构形式的离心开关结构图
(a)簧片式 (b)压指式1-动触点引接线 2-顶压点 3-U形弹簧触点臂4-触点.5-定触点引接点6-固定在电动机端盖内的绝缘底板7-定触点8-动触点9-U形弹簧触点臂 10-活销 11-离心臂重锤 12-固定在轴上的支架 13-张力弹簧 14-拨杆15-电动机转子轴16-绝缘套17-滑槽
(5)常见损坏电容器
由于电容器的损坏造成的电动机不起动是5种原因中最常见的一种。电容器的损坏主要是出现短路和断路故障。出现短路时,将失去裂相作用;出现断路时,起动绕组不能通电。这两种情况都会造成起动绕组失去作用,当然也就不可能产生起动转矩。
(1)查找断路用试灯,电阻测量也可行用试灯或万用表的电阻档检查电动机的各绕组是否有断路以及离心开关是否处于闭合的正常状态。
(2)电表测量电压值用万用表的交流电压250 V (或500 V)档测量电动机输入端的电源电压是否达到规定的电压值,例如220 V(一般允许相差±5%)。如较低,应进一步测量上一级电源端(例如:插座的输入端、电能表的输出和输入端等)的电压,如发现上一级或上几级的电压正常,则应检查中间的环节是否有接触不良等故障,如有,则设法排除后再进一步检查。
(3)观察找出负载重负载以及传动系统的故障,一般是通过观察(包括观看、耳听、手感等)来查找和判定的。
(4)仪表测量“放电法”,电容好坏可确定仪表测量是指用万用表的电阻档进行测量;“放电法”是指先对电容器进行充电,再用导体对其两极放电的方法。
