一、先学会画电动机绕组的端部接线圈
电机各极相组的线圈多采用连绕，中间没有接线头，但为了易学我们把它分开。
1.先画出2个大包，2个小包。按逆时针顺序，绕组嵌入线规律为：“嵌2空1，嵌l空2”
先画大包再画小包，大包小包轮流画。（大包跨距v 1-9小包跨距y 1-8，如图1）。
2.按照图l的规律把18槽三相绕组线圈画完。颜色相同的为同一相（如图2）。
3.练习一相绕线元件间的接线。设定各绕元件的引接线“左边的为首。右边的为尾”。极相组内的线圈元件采用“首接首。尾接尾”的显极反串法。A、B为首，A′、B′为尾，一相接好后剩下A、B再假定A为首，B为尾（如图3）。

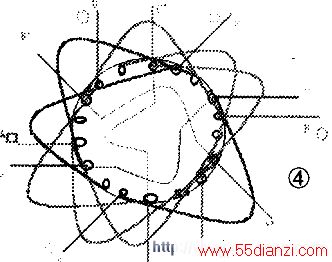

4.练习三相绕组线圈元件间接线。按照3项的接线规律，画出三相各绕组线圈元件间的接线图（圆周内的线是各元件间的接线），颜色相同的为同一相。每槽电角度X=3600×P÷18=3600×1÷18=20。，设定A、B、C、D、E、F为首，A′、B′、C′、D′、E′、F′为尾，其中A（口）、C（口）、E（口）相差120°，D（O）、B（O）、F（O）相差120。，把A（口）、C（口）、E（口）设定为三相绕组的首。D（O）、B（O）、F（o）设定为三相绕组的尾（如图4）。
5.把三相的首A（口）、C（口）、E（口），尾D（O）、B（O）、F（O）按星形或三脚形连接起来（如图5），并理解其涵义。
二、用细铁丝代替电磁线。
练习嵌入线及接线方法
1.练习嵌入两个大包和两个小包，计算出把线数q=Z÷2Pm=18÷（2x3）=3。
（1）选好第l槽的位置，把第一相的两个大线圈中带引接线的线圈边嵌入槽内，上层边暂时不嵌入，紧接着嵌另一个大线圈的下层边，上层边也暂不嵌入。
（2）向右空1个槽，把第二相的小线圈带有引接线的线圈边嵌入槽内，上层边暂不嵌入。
（3）向右数再空2个槽，把第三相的两个大线圈中有引接线的一边嵌入槽内，并按大线圈节距（Y=8，l跨9）嵌入另一边，紧接着嵌入另一个大线圈的下层边与上层边。
（4）向右空l槽，嵌入第一相的小线圈（节距Y=7，1跨8）（如图6）。
2.按照l项的嵌入线的规律。用细铁丝把三相绕组线圈都嵌入槽内，最后把第一、二相的起把线的上层边也嵌入对应槽内。嵌入线的特点为：
（1）起把线数为q=Z÷2Pro=18÷（2x3）=3。
（2）一、二、三相轮流嵌入，先嵌入双链。然后空1槽，嵌入单链，空2个槽，再嵌入双链，再空1个槽嵌入单链，再空2个槽嵌入双链……直至嵌入完。
3.练习接线方法：先画出一相接线图，按“首接首，尾接尾”的接线方法。把同一极相组内的线圈连接起来。并用细铁丝代替电磁线练习一相接线方法（三相绕组线圈元件间的接线规律相同）。
三、用电磁线实际更换电动机绕组练习
我们把每一相绕组。分成二链的1个大包和单链的1个小包，按照嵌入线方法和接线方法，更换新绕组（各参数以电机原参数为准）。
