电机缺相运行被烧毁的原因

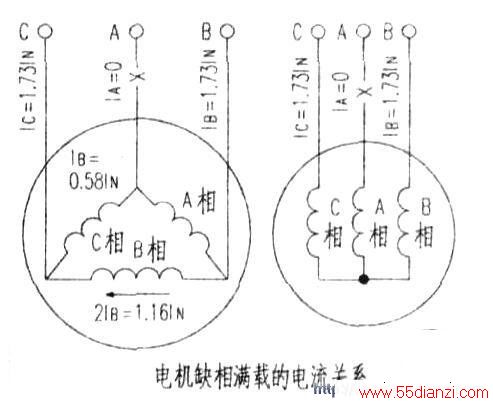

　　当电机在缺相情况下运行时。一相电流为零，男两桐电流都会增大。对于三角形接法的电机。在额定值下正常运行时，每相绕组的相电流为电动机额定电流（线电流）的O.58倍（根号3/3）。当A相断路时。a、c两相绕组串联后再与b相绕组并联接在B、C两相电源上运行（如左图所示）。在额定负载不变时。b绕组的相电流将是最大。为正常运行的两倍（即为电动机额定电流的1.16倍）。而a、c两相绕组的相电流仍不变。而线路上的线电流增大到额定电流的1.73倍。由于b相绕组的相电流比正常运行时增大了。势必引起绕组过热。对于星形接法的电动机（如右图所示），当A相断路时。

　　b、c两相绕组串联在电源B、c两桐上运行。在额定负载不变时。a柑绕组的电流为零。b、c两桐绕组的电流增大到额定电流的1.73倍。使绕组过热。由上述分析可知。两种接法的电动机。当发生缺相运行时。都会使某一相绕组（三角形接法）或某两相绕组（星形接法）的相电流和线电流增大。但增大的电流还不能使熔丝熔断。因为电动机熔丝的额定电流一般取为电机额定电流的1.5倍以上。而熔丝的熔断电流又是熔丝额定电流的1.3～2.1倍。所以能使熔丝熔断的最小电流为电机额定电流的1.5x1.3=1.95倍。而电机无论哪种接法。缺相运行时的线路电流都只增大为电机额定电流的1.73倍。所以不能使另两桐熔丝熔断，这样稍长时间缺相运行。温度上升很快。最终烧毁电机。
