车用点火开关

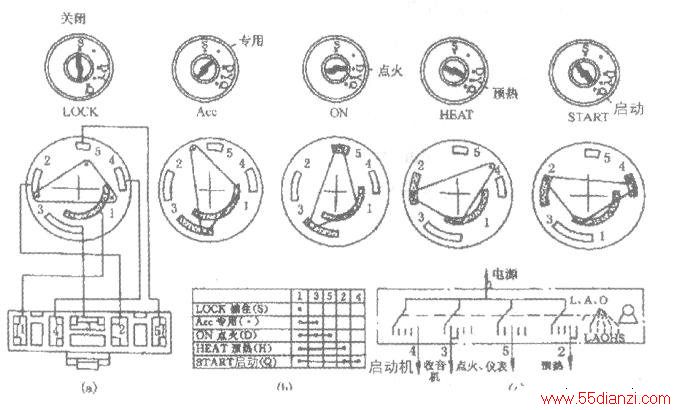

　　点火开关在电路图中的表示方法有多种，常见的有结构图法、表格法和图形符号法等三种，见下图。下面以点火开关为例，介绍主电路中开关的表示方法。

　　点火开关的功能主要有：锁住转向盘转轴(LOCK挡)，接通点火仪表指示灯(ON或IC挡)，启动(ST或START挡)、为附件供电(ACC挡，主要是收放机专用)，如果用干柴油车则增加发动机预热功能(HEAT挡)。

　　需要说明的是，在启动挡和预热挡，因为消耗电流很大，开关不宜接通过久。所以，这两挡不能自行定位，在操作时必须用手克服弹簧力，扳住钥匙；一松手就弹回点火挡。

　　其他各个挡位均可自行定位。

　　各厂家生产的点火开关不完全一样。常用点火开关的图形和功能说明见下表。

　　捷达、桑塔纳、奥迪等轿车的点火开关在发动机工作时还具有防止误动作启动的功能。
