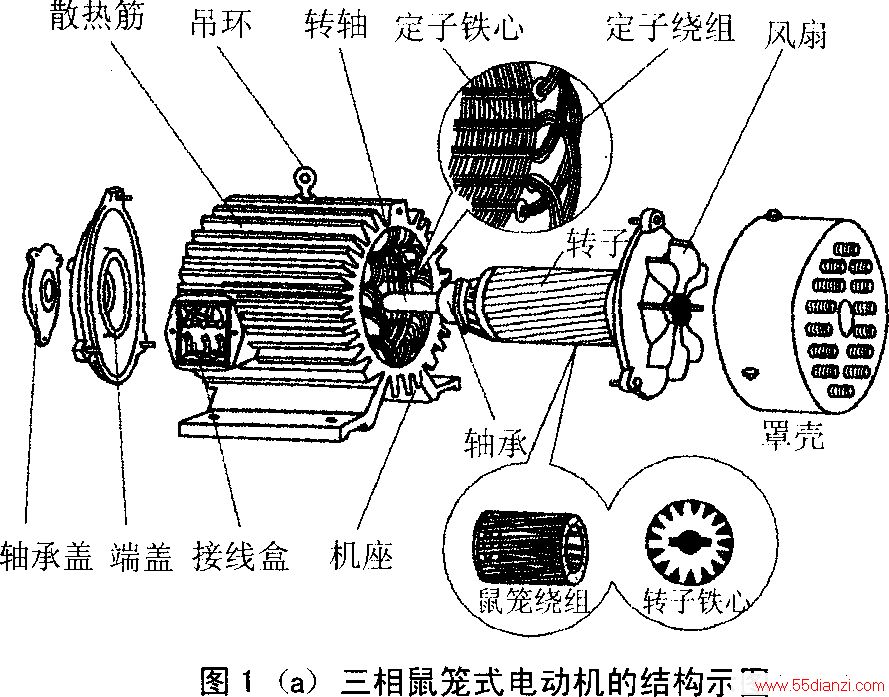

三相异步电动机也叫三相感应电动机，主要由定子和转子两个基本部分组成，转子又可分鼠笼式和绕线式两种。如图1(a)所示为三相鼠笼式电动机的结构。
定子：定子是用来产生旋转磁场的，一般由定子铁芯、定子绕组和机座三部分组成。
转子：转子是电动机的转动部分，它的功能是带动其他机械设备转动做功。转子由：转了铁芯、转子绕组和转轴三部分组成。

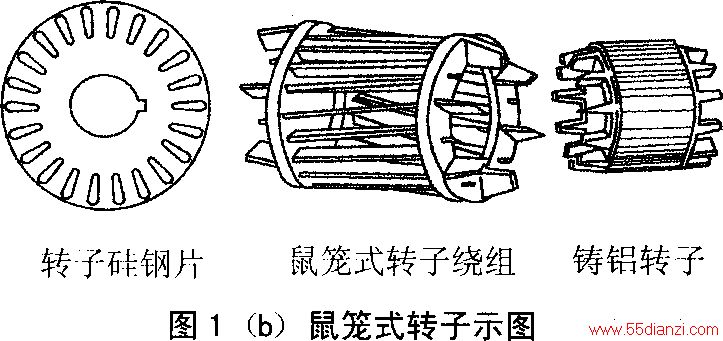

(1)鼠笼式转子。鼠笼式转子的槽内放置有绝缘的裸铜条，铜条的两端用短路环焊接起来形成一个鼠笼式的样子。中小型鼠笼式电动机一般都采用在转子槽中浇铸溶化了的铝铸成笼形，同时在端环上铸出叶片作为冷却的风扇，如图1(b)所示为鼠笼式转了示意图。

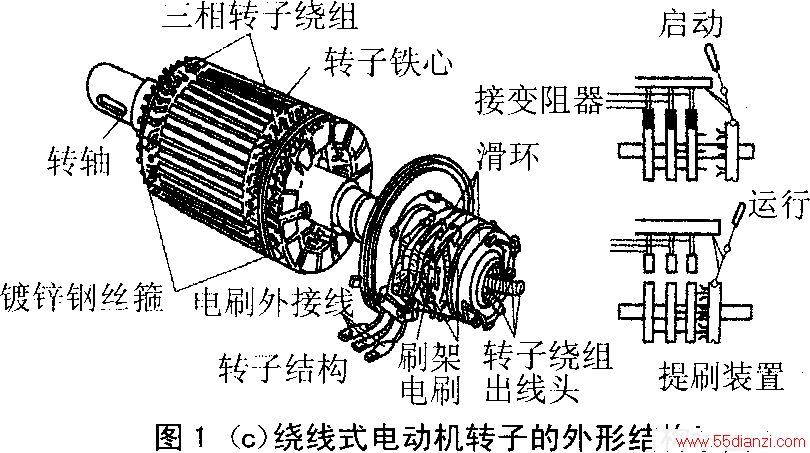

(2)绕线式转子。绕线式电动机转子的外形结构如图1(c)所示。

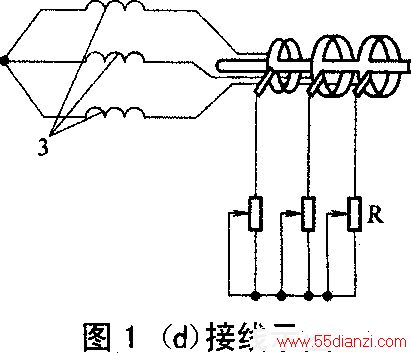

绕线式转子由绝缘导线制成绕组，嵌放在转子铁芯槽内，接成对称的三相绕相，一般接成星形，二相引出线接固定在转轴上三个互相绝缘的滑环上，由滑环上的电刷引出与外加变阻器相连接，其接线示意如图1(d)所示。
其他附件：其他附件有：端盖、轴承、轴承盖、风叶、风罩和接线盒。

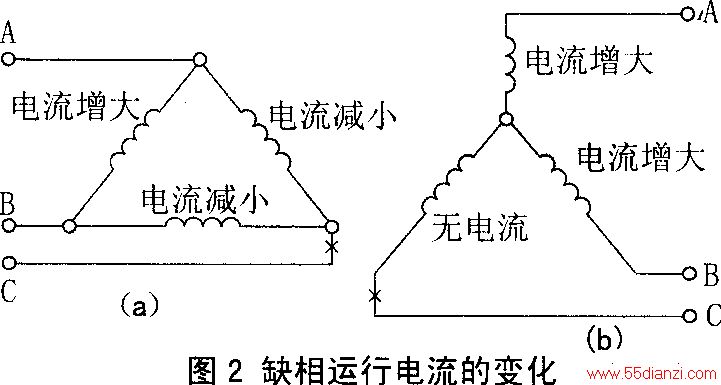

1. 缺相运行电流的变化 缺相运行电流的变化如图2(a、b)所示。
电动机缺相运行又称断相运行，电源导线断路、保险丝或保险片熔断一相、电气接头烧断一相、开关一相接触不良、电动机接线柱氧化烧断、电动机本身线圈断路和短路等原因都会造成电动机缺相运行。电动机缺相运行时，电动机内部的另一相绕组或另两相绕组电流会大大增加，电动机会产生噪声(发出“嗡嗡”声响)，机身会产生振动，绕圈绕组会严重过热，如果不及时停止运行，该电动机将很快烧毁。
2．维修时的灯泡干燥法

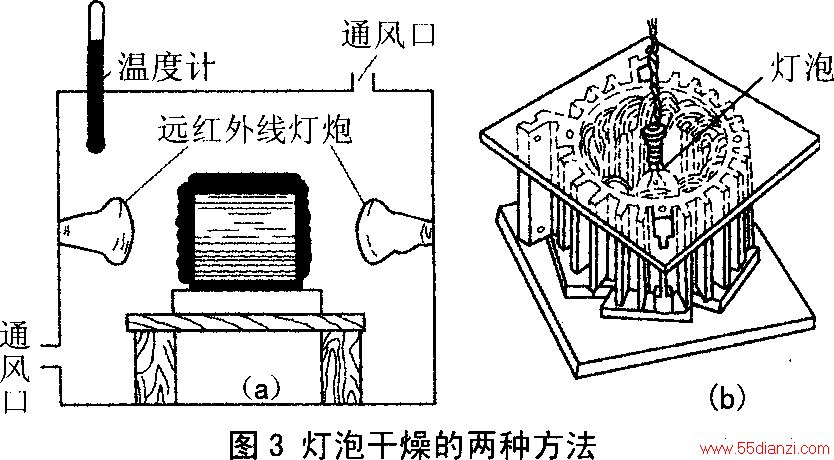

将电动机放在一个铁皮烘干箱罩，根据电动机的大小选用300～500 w红外线灯泡两个。红外线发出的光均匀地照在电机绕组上，加热后潮气蒸发，使绕组全面干燥，达到提高绝缘的目的。烘干箱要装一个温度计，监视温度不超过90℃，温度的高低可通过增减灯泡数量来调节，如图3(a)所示。
对于小型电动机的烘干，把灯泡直接悬空吊在定子中，不可贴住线圈，以免烘坏线圈的绝缘层，如图3(b)所示。同时，电动机外壳下端四周要垫木块，使线圈 不致受压，还要在上下端加盖木板等，以减少热量散失。由于灯泡放在铁芯里干燥，离线圈较近，一般烘十温度不得超过100℃，烘干时间为24 h左右，如果绝缘电阻还低，可适当延长时间，继续烘干。
3．整流子标准电流曲线的调整

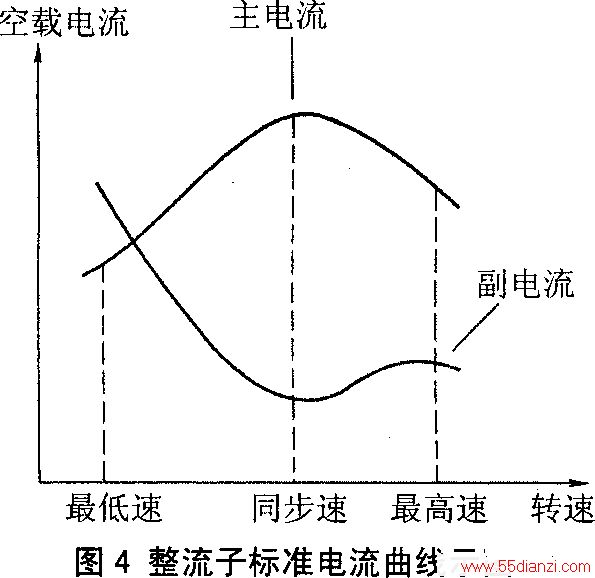

整流子电动机若电刷转盘由于受到振动，位置不符合要求，整流子调节曲线己乱时，要将电动机负载去掉，空载调整整流子电动机曲线，曲线图如图4所示。
调整整流子电动机曲线时将原有的高、低速度限位块拆除，以便调节。初步调节时可把电刷转盘调整到同步刷架的位置，主绕组接三相交流电源380 V，电动机以稍低于同步转速运转。调整时应使电动机旋转方向与电动机标牌的指定方向一致，然后将两块钳形电流表分别卡在主、副绕组的一根电线上，并将电盘速度调到 最低，观察主、副绕组的电流变化。若整流子电机打到低速时，主电流过大，可将电动机调整手柄上的紧固螺母松开，即将手轮螺母和联动螺钉松开，然后松开离合器的咬合齿轮，把离合器外边的齿轮与里边的咬合齿脱开，使整流子副碳刷靠电动机大盖边的转盘固定不转。然后慢慢转支手轮，使里面的转盘转动，调节方向根据具体情况以使主电流下降为准。当下降到整流子电动机铭牌上所标的副电流值，接着可把调整离合器复位，使两个调整转盘同时转动，然后将手轮向快速方向打去，使电动机达到最高速。在操作过程中，应认真观察两个电流表指示的主、副电流的变化，特别是主电流的变化。如高速时主电流低于或接近同步转速时的电流值，此时把手轮再打向低速，观察主电流的大小，电流变化与速度的变化应符合图4所示曲线的电流值为准。这样反复进行上述操作，达到图的标准即可。如果只移动了里边的电刷盘还不能校到图中所示标准时，可用同样的方法把离合器轮脱开，把靠电机大盖端里边刷盘固定不动，调整靠外面的转盘使其调整到调节低速(或高速)时主电流的大小，直到完全符合正确曲线的要求为止。最后用转速表确定电动机的额定低速和高速位置。因为是空载检验，故一般低速档校到比额定低速高40～100 r／min，高速档校到比额定高速高70～100 r／min为宜，最后把挡铁装上。
4．直流电机电刷中性线位置的查找

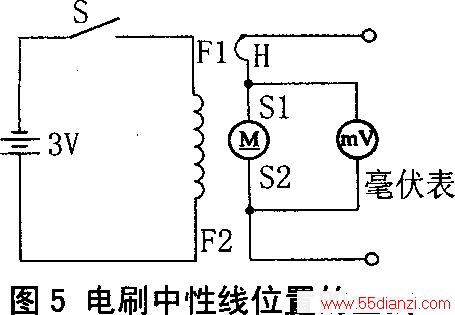

如图5所示。调整刷杆座至原位或用感应方法重新找出电刷中性线位置。例如：在电动机停电时，将毫伏表接到相邻两组的电刷上，励磁绕组串联一个开关，接上3 V电池，当通断开 关时，毫伏表指针即左右摆动，这样连续反复通断开关，将电刷架位置来回移动，直到指针摆动最小时，电刷位置即正好在中性线上。

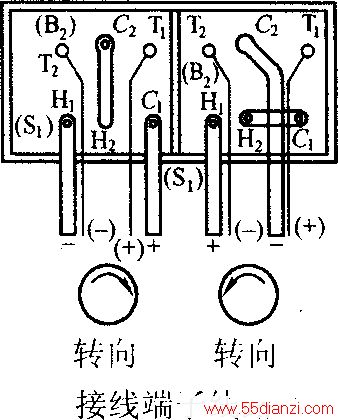

5．他激式直流电机外形及配电线路

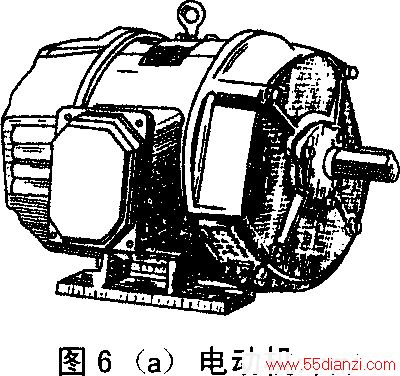

他激直流电动机的外形如图6(a)所示。

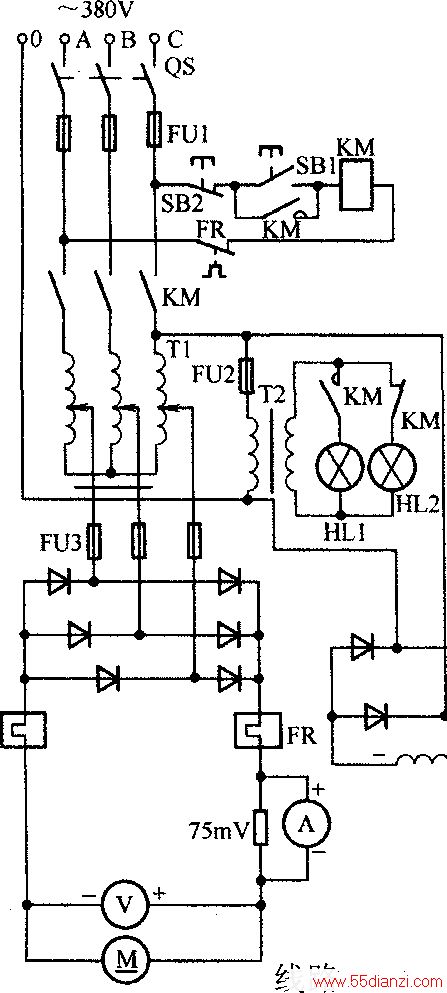

普通直流电动机一般是由三相交流电或两相交流电，经可控硅整流变为直流电作为它的电源，再通过控制可控硅导通角的大小，控制输出电压的大小，来达到调速的目的。但他激直流电动机的电路较为复杂，下面介绍一种直流电动机用调压器进行调整输出电压，再经过二极管整流供给直流电动机达到调速的方法。他激直流电动机配电线路如图6(b)所示。调压器与二极管组成的直流电动机调速控制线路，这种线路简单、工作可靠，能达到无级调速的目的，它适用于单台直流电动机调速或是多台直流电动机调速。它的工作原理是：合上刀闸Qs时，电源接通控制线
路，为起动电动机做好了准备。当使用电动机时，按_F开关SB1按钮，交流接触器KM线圈得电吸合，二相调压器输入端接通三相交流电源，这时用手调整三相调压器，三相调压器即开始输出三相交流电压，从0V上升。这时经6只整流二极管，把交流电压整流成直流电压供直流电动机用。另外，线路中还有热继电器过流保护，在电枢主回路中串接了75 mV的分流器，直流电流表的量程可根据电动机的额定电流大小来选定，在电枢的两端线路中还装有直流电压表，供操作人员操作电动机时参考。直流电动机的激磁线阁电压是经单相220 V交流电源，由4只二极管整流供给，只要KM接通父流调压器，激磁电压立即接通激磁线圈。这种线路在一般厂矿乡镇企业单位非常实用，可自行装配，改装原有可控硅触发的配电线路，特别是对因配电线路老化损坏严罩，调速板不易恢复修好的直流配电柜，采用此线路尤为实用。
6．电动机大修嵌线技巧
嵌线时，先将线圈的形状稍加变动，然后将绕组元什的边用手撒开，把导线一匝一匝有次序地放入槽内，分别如图7(a)、(b)、(c)所示。
