下面通过一个实例来说明。
设一台直流发电机
，
联接成单叠右行绕组。
（1）计算各节距
第一节距
合成节距
和换向器节距
第二节距
（2）绘制绕组展开图 如图1.9所示。
所谓绕组展开图是假想将电枢及换向器沿某一齿（图1.9中为第16槽与第1槽间的1个齿）的中间切开，并展开成平面的联接图。作图步骤如下。
第一步，先画16根等长等距的实线，代表各槽上层元件边，再画16根等长等距的虚线，代表各槽下层元件边。让虚线与实线靠近一些。实际上一根实线和一根虚线代表一个槽（指虚槽），依次把槽编上号码。

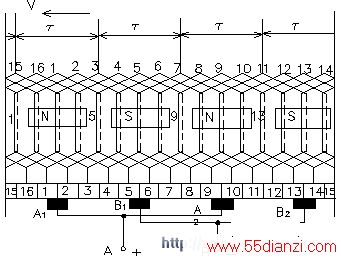

图1.9 单叠绕组展开图
第二步，放置主磁极。让每个磁极的宽度大约等于0.7
,4个磁极均匀放置在电枢槽之上，并标上
、
极性。假定 极的磁力线进入纸面， 极的磁力线从纸面穿出。
第三步，画16个小方块代表换向片，并标上号码，为了作图方便，使换向片宽度等于槽与槽之间的距离。为了能联出形状对称的元件，换向片的编号应与槽的编号有一定对应关系（由第一节距 来考虑）。
第四步，联绕组。为了便于联接，将元件、槽和换向片按顺序编号。编号时把元件号码、元件上层边所在槽的号码以及元件上层边相联接的换向片号码编得一样，即1号元件的上层边放在1号槽内并与1号换向片相联接。这样当1号元件的上层边放在1号槽（实线）并与1号换向片相联后，因为 =4，则1号元件的下层边应放在第5号槽（
）的下层（虚线）；因 ，所以1号元件的末端应联接在2号换向片上（
）。一般应使元件左右对称，这样1号换向片与2号换向片的分界线正好与元件的中心线相重合。然后将2号元件的上层边放入2号槽的上层（
），下层边放在6号槽的下层（
），2号元件的上层边联在2号换向片上，下层边联在3号换向片上。按此规律排列与联接下去，一直把16个元件都联起来为止。
校核第2节距：第1元件放在第5槽的下层边与放在第2槽第2元件的上层边，它们之间满足
的关系。其他元件也如此。
第五步，确定每个元件边里导体感应电动势的方向。图2.9中，所考虑的是发电机，箭头表示电枢旋转方向，即自右向左运动，根据右手定则就可判定各元件边的感应电动势的方向，即在 极下的导体电动势是向下，在
