⑥万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。
（1）概述
数字万用表与模拟表相比，具有更高的精度和更大的输人阻抗，目视距离较远且不易造成误读，尺寸小．能提供数字式的电输出(用于与外部设备接口)。数字电压表的三种主要类型是：面板式、台式和系统式。各种数字万用表都采用了某种类型的A／D转换器(通常是双斜积分式)，而且具有目视的读出装置来显示转换器(LED数码管)的输出。它具有小列优越性：
①高准确度和高分辨率，数字式电压表的准确度可以达到相当高，这是指针式万用表望尘莫及的。目前大量使用的3
②高输入阻抗，数字万用表的输入阻抗很高，因而在测量过程中对被测电路的影响小，从而能提高测量的准确性。
③测量速率快。
④过载能力强等特点。
（2）基本工作原理

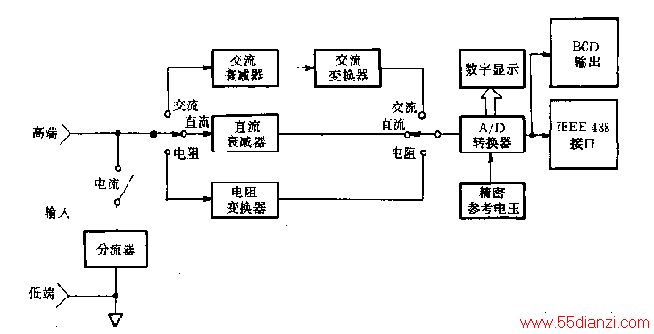

系统式数字电压表，可用在数据采集系统中以提供基本的A／D转换功能，只需用数字电压表(DvM)来和各外部设备接口，即可组成这种数据采集系统。图1-11-6所示系统式数字万用表的构成方框图。
图1-11-6数字万用表构成方框图
图1-11-6所示的测量框图，其基本电路是测电压的电路。测电流时，让电流通过一精密的低阻的分流电阻器，就可把电流转换成电压；测交流，则把交流转换成直流，即采用整流器和滤波器。为了测量电阻，这种数字表采用了一个精密的小电流源．加在被测电阻器的两端，这样产生的直流电压，经转换成数字量后，作为电阻的欧姆数而读出。
除了测量电压、电流和电阻，数字万用表一般还具有二极管、三极管测试，导通指示器(即当连接电路的电阻)小于几个欧姆时，可发出嘟嘟声，这样，用户无需看表可集中注意力进行电路检查。
（3）使用中的注意事项
在测量时，为了使测量精度达到最大，电表测量档最好用比被测电压大但量档最小的档，否则，会使测量精度降低；若电表的测量档比被测电压低，会使电表过荷从而可能损坏电表。若不知道被测电压的大概值，最好开始时，用最大档测量。
（4）测量技巧
①测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
②测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。
③在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10Ω或R×1Ω档来在路测量PN结的好坏。在路测量时，用R×10Ω档测PN结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用R×1Ω档来测），一般正向电阻在R×10Ω档测时表针应指示在200Ω左右，在R×1Ω档测时表针应指示在30Ω左右（根据不同表型可能略有出入）。如果测量结果正向阻值太大或反向阻值太小，都说明这个PN结有问题，这个管子也就有问题了。这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。比如当你用小阻值档测量某个PN结正向电阻过大，如果你把它焊下来用常用的R×1kΩ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。
④测电阻：重要的是要选好量程，当指针指示于1/3～2/3满量程时测量精度最高，读数最准确。要注意的是，在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏些
⑤测稳压二极管：我们通常所用到的稳压管的稳压值一般都大于1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。如此，我们就可以初步估测出稳压管的好坏。但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V（根据稳压值）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。这个方法只可估测稳压值小于指针表高压电池电压的稳压管。如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些）。
