卫星电视接收系统室内部件的安装方法

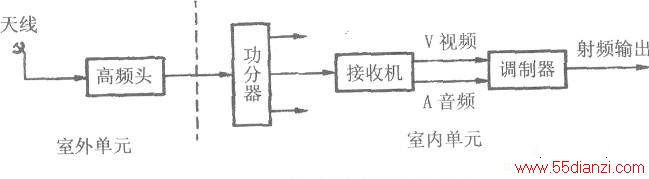

　　卫星电视接收系统的安装与调试是先将室内外部件安装好，然后按信号流程关系，把室外部件的高频头和室内部件的接收机用传输线连接起来，并把接收机解调输出的图像视频信号和伴音信号，送到调制器调制到某一电视频道上，如下图所示。

　　下面介绍一下室内部件的安装步骤
　　
　　1．室内部件与室外单元的配置
　　
　　室内部件与室外单元的配置一般根据系统的大小和所接收的卫星电视信号要求而定，如果接收多星电视信号，就需要多套卫星接收天线，一套接收一颗星的卫星电视信号。如果用多台接收机接收一颗星不同极化的卫星电视节目，可以用两套卫星电视接收天线，一套接收水平极化卫星电视节目：另一套接收垂直极化卫星电视节目，然后用两只功分器把不同极化的卫星电视信号分配给接收机。也可以用一套卫星电视接收天线，用一个双极化馈源和两只高频头来接收，这种方式可省去一套接收天线、降低了成本，两种方式的接收如下图所示。

　　
　　2．室内设备的布置
　　
　　室内设备的布置要求既要便于散热，又要方便连接和管理。对于中、大型有线电视转播系统，设备较多时，需设置专门的机房。要合理布置各种射频、中频、视频和音频线，既要美观又要防止干扰。电源线根据用电量大小，有无必要进行稳压及安全因素等进行合理布局。
　　
　　室内设备的布置还要考虑设备的操作和维护方便以及设备的通风散热、防尘等问题。同时还要有防雷措施，保证设备和人身的安全，接地线与避雷地线要分开敷设。
　　
　　3．室内设备的连接
　　
　　室内设备的连接主要是指卫星接收机与室内相关设备的连接，如接收机的视频、音频信号与调制器、电视监视器、录像机及电视测量仪器等的连接。各独立器件之间要求通过插头、插座互相连接，便于拆卸、维修。连接时，有关部件要做到阻抗匹配。室内设备的连接主要有以下几个步骤。
　　
　　(1)用同轴电缆分别把高频头与功分器之间、功分器与接收机之间连接好。
