数字万用表Ω挡的使用及故障诊断

　　我们在使用数字万用表Ω挡时，经常会遇到两种异常现象：

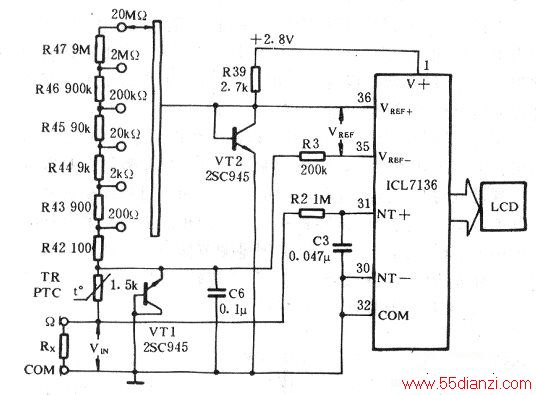

　　现象之一，当用n挡在线测量被测电阻Rx时，有时会看到万用表读数在连续上升，待读数基本稳定后，将两表笔互换再测Rx，此时万用表读数又从一很小的正值开始再次升高，最终趋于稳定。此现象可结合DT-890A万用表Ω挡电路图（见附图）进行说明，集成块L7136的36脚电压通过多挡开关、此例电阻Ro(R42～R47)和PTC后，在Rx上形成了测试电压VT。如果Rx两端并联着大容量电容器，当两表笔刚一触及Rx时，VT就会通过电阻网络给电容充电，随着电容两端电压的升高，万用表读数上升。待C0上的电荷充满后，互换表笔再测，则电容就会通过电阻网络放电，接着反向充电。最终使读数稳定在Rx的阻值上。在线测量与数百、数千微法以上的电容器相连接的高阻电阻时，为了避开电容充放电的干扰，可以焊开电阻的一只脚后再测量。

　　现象之二，是在用Ω挡测量电阻时，有时读数会远远大于被测电阻Rx值，有时又远远小于Rx值，有时甚至会显示为一负值的阻值。显示的读数也常常连续跳字不稳定，而Rx却是正常的。产生此现象的原因是：被测电路中的大容量电容器上有残存电压。它通过被测电路在Rx上形成电压降，与n挡测试电压在Rx上相叠加后送入电表，使其读数受到干扰而显示错误的阻值。

　　举例说明：在关断电视机电源总开关后，十300V直流电源的滤波电容器上仍有Vo。电视机的启动电路中，有两只R-120kΩ电阻串联后，一端接+300V，另一端接电源开关管基极。

　　在刚关机时，R两端必然有较大的电压VR存在。当测量其中一只R的阻值时，电表读数远远大于120kΩ，两表笔互换后又显示出一负值。这是由于VR与VT共同作用于R，两电压相叠加后作为万用表的集成块输入电压VIN，即VIN=VR+VT，因为VR》VT，故读数为正值且很大。两表笔互换后，VIN=VT-VR≈-VR，显示为负值。由此可见为了避开电容上残存电压的影响，最好将电阻的一只脚焊开后再测阻值。

　　在使用Ω挡时，要特别注意被测电阻上是否有残存电压。

　　否则，轻则造成误判，浪费时间；重则损坏电表。

　　当Ω挡出现故障时，首先要缩小故障范围。将开关置于直流电压低压挡，检查其零值及读数是否正常。若正常，则电路图中的L7136、R2、C3、R3、R42—R47等都是正常的。在非电阻挡时，测量7136的36脚电压应为0.65V左右；其①脚电压应为2．8V，且很稳定。否则应检查R39、VT2。关断万用表电源开关，测量Rr的阻值应为1.5kΩ。VT1反向击穿电压应正常，否则应更换。C6-般不发生故障。上述检修思路的实质是：将Ω挡的电路进行分割，化整为零后，使故障诊断方便、易行、准确。
