随着复杂性不断上升，实践证明，现代混合信号设计与设计人员可谓棋逢对手。嵌入式设计工程师必须戴几顶帽子，才能高效地诊断和调试最新设计。这意味着他们需要处理下述活动：设计电源，测量功率效率，在设计中采用无线电，或必须追踪可能威胁预计操作的噪声来源。
而且，调试当今设计要求在混合域环境中工作，从DC到RF，包括模拟信号和数字信号、串行总线和并行总线。在不太遥远的过去，这曾要求满满一工作台的仪器，每台仪器都有自己的接口和设置要求。
但是，正如嵌入式测试要求正在变化一样，测试仪器也在变化，最明显的是集成示波器的出现。在示波器用户调查中，我们发现，除他们的示波器外，工程师报告称，他们每个月需要多次使用下面的仪器：
●数字电压表87%
●函数发生器68%
●频谱分析仪45%
●逻辑分析仪33%
●协议分析仪15%
这表明示波器–大多数设计工作台的核心仪器–必需为设计人员提供一套更完善的功能和特性，支持高效检验和调试嵌入式设计。为满足这一需求，测试设备制造商现在开始提供集成示波器，把多台仪器融合到一个小型便携式包装中，并能够同时查看时域信息和频域信息。
市场上最新的集成示波器之一是泰克MDO3000 (图1)，它同时融合六台仪器，包括业内唯一内置到示波器中的独立RF采集系统。其他功能包括逻辑分析仪、协议分析仪、任意函数发生器和数字电压表(DVM)。而这样一台仪器在实践中怎样工作呢?它真能替代多台独立仪器吗?为了尝试回答这些问题，我们使用这台全新集成示波器完成下面五项常见任务，包括：
1.查找异常信号
2.检验串行和并行总线设计
3.搜索噪声源
4.使用带噪声的信号进行余量测试
5.验证开关电源设计
一如既往，您获得的好处可能会根据需求和要求变化–一定要仔细查看技术数据表，并与预计应用进行对比。而随着价格下降，达到“标准”数字示波器的水平，同时随着无线技术在嵌入式系统中普及，安全地说，集成示波器在这里可以清楚地代表示波器发展的未来。

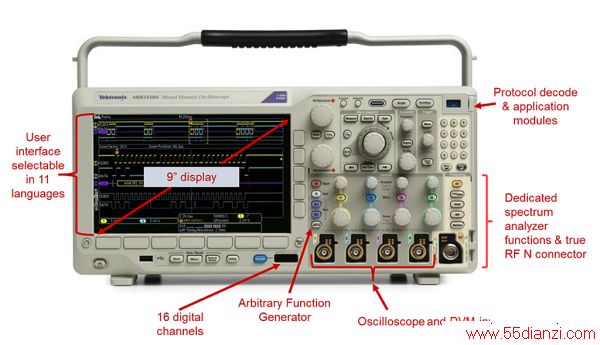

图1.泰克MDO3000系列集成示波器在一个便携式包装中提供了六台仪器。
User interface selectable in 11 languages：用户界面有11种语言可供选择
9‘’display： 9‘’显示器
Protocol decode applICation modules：协议解码和应用模块
DeDICated speCTRum analyzer functions true RF N connectors：专用频谱分析仪功能和真正RF N连接器
16 digital channels： 16条数字通道
Arbitrary Function Generator：任意函数发生器
Oscilloscope and DVM inputs：示波器和DVM输入
查找异常信号
发现和捕获异常信号可能是调试过程中最困难的挑战之一。仅一个信号上微弱的或偶尔发生的异常事件，都可能会直接决定设计能否可靠运行。
通常情况下，在探测电路板上的信号时，在波形上偶尔会看到微弱的光迹，表明偶尔出现的、非预计的事件，其看上去和数字信号不同。使用辉度等级显示技术，可以帮助确认信号上存在偶发异常事件，但它们从屏幕上消失得太快，测量不到。尽管无限余辉在查看单个信号时会有一定的帮助，但它不能兼容快速探测电路板。
为在探测设计时发现异常信号，并了解异常事件发生的频次，我们启用了示波器的颜色等级快速采集模式。这种采集模式把波形采集速度提高到每秒超过280，000个波形，这一速度足以捕获任何异常事件。如图2所示，温度显示技术用红色表示发生最频繁的信号，用蓝色表示发生最不频繁的信号。在这个3.3 V数字信号中，可以看到偶尔出现的窄脉冲或毛刺。低幅度欠幅脉冲略高于1 V，也出现在蓝色中。下一步，我们使用欠幅脉冲触发，隔离和捕获每个欠幅脉冲。

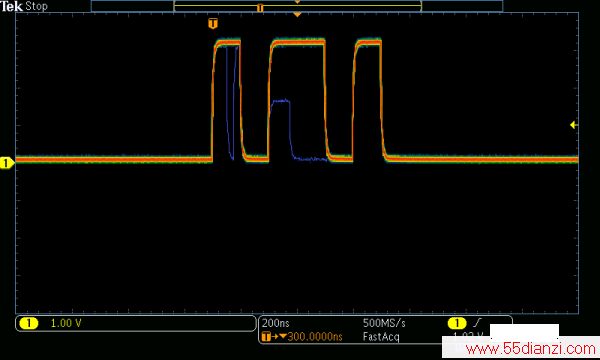

图2： FastAcq使用温度显示捕获异常信号。
但欠幅脉冲发生的频次是多少呢?前面板控件可以进入手动和自动波形导航工具，拥有卷动和缩放之类的功能，可以检查长采集数据。但是，手动导航长信号采集可能会非常繁琐，而且容易出错。在手动滚动数百万个数据点时，可能会漏掉关心的事件。在手动导航信号时，用户怎样能确信找到事件发生的所有位置呢?
解决方案是自动搜索信号，查找指定事件的所有时点。指定搜索事件与指定触发事件的方式类似。然后，示波器将自动标记每个事件，用户可以使用前面板箭头键在标记之间移动，找到事件。
在这种情况下，欠幅脉冲触发设置被复制到自动搜索设置中，我们发现采集信号中有三个欠幅脉冲，之间大约相距3.25 ms.有了这些信息以后，用户可以关联以这种速度发生的事件，隔离异常信号的成因。
检验串行和并行总线设计
为调试嵌入式系统，包括同时拥有并行总线和串行总线的系统，集成示波器提供了多种实用工具，包括处理串行总线的协议分析仪以及处理并行总线的逻辑分析仪。
在本例中，在串行方面，设计采用一条SPI串行总线。由于这是一条简单的总线，示波器只需捕获构成SPI串行总线的三个信号。
在简单地定义几个串行总线参数后，如数字门限电平和和串行信号配置，示波器自动解码总线数据，避免了手动解码总线数据，节省几个小时的时间，减少昂贵的错误。
这条SPI串行总线驱动着一个串行到并行转换器。为了检验串行总线和并行总线之间的时序关系，数字通道采集了8个并行总线信号。在定义几个总线参数后，并行总线被自动解码和显示。示波器可以一次解码和显示最多两条并行总线或串行总线。通过同步显示两条总线，串行总线数据和并行总线数据之间的时序关系变得很明显。在大多数情况下，并行总线值会被设置成传送串行数据包之后的串行总线数据值。
为简化调试任务，可以设置串行触发，稳定显示，捕获特定串行事件。在这种情况下，我们把触发设置成每次在串行总线上传送十六进制数据值B0时捕获信号。如图3所示，在传送十六进制串行值B0时，并行总线值没有变化。进一步调查显示，设计的工作方式与预期方式差距较大。

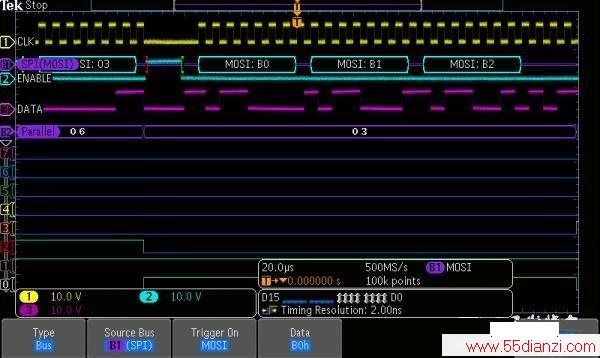

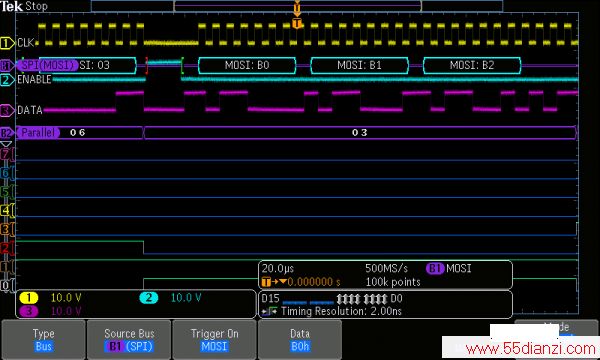

图3：串行触发捕获B0十六进制数据包，混合信号显示稳定化。
搜索嵌入式设计中的噪声来源
另一项常见任务是追踪设计中的噪声来源。集成频谱分析仪可以使用一台仪器进行混合域调试。在这个实例中，我们在探测电路板时，发现一个频率非常高的信号骑在其中一个低频信号上。通过使用时域中的光标测量，在大约900 MHz处找到主要噪声。
通过切换到集成频谱分析仪，我们使用一只近场探头，捕获放射信号。频谱分析仪的中心频率设置成900 MHz，频宽设置成2 MHz.有一个专用前面板数字键盘，用来设置这些参数及其他RF参数。然后我们慢慢把近场EMI环路天线移到电路板上，查找900 MHz处的最高信号电平。我们在FPGA时钟发生器电路输出处找到最强的信号，如图4所示。

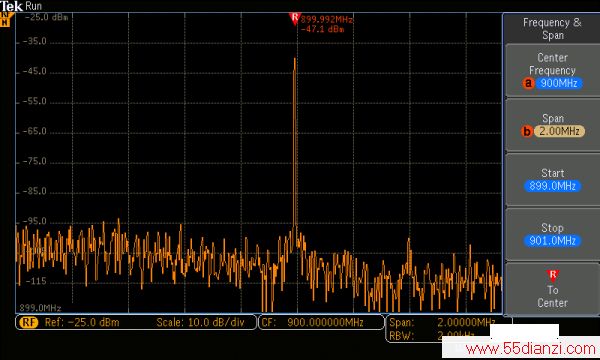

图4：在FPGA处检测到强900 MHz辐射。
为进一步进行分析，可以使用三维频谱图，监测随时间变化。在本例中，信号表现得相当稳定。在检查FPGA布线后，我们确定信号对应100 MHz以太网时钟的九阶谐波，电路板布线不良给设计中的其他信号带来了磁性耦合。
使用带噪声的信号进行余量测试
余量测试是另一项日常任务。信号发生器为创建可编程激励源提供了一个重要工具，可以用来对某个设计进行余量测试。
在这个例子中，我们使用集成示波器检定CAN总线串行接收机电路的噪声余量。首先，我们使用示波器上的一条模拟通道捕获一个动态CAN信号，然后把它加载到集成任意波形/函数发生器的编辑内存中。
然后，我们使用ARB重复输出捕获的串行激励信号，驱动接收机电路的输入。然后我们使用示波器的第3条通道采集接收机的串行输出，并显示解码后的串行输出。在这个例子中，最好增加一个总线触发，以使显示稳定。
