智能仪表传感器信号的接收方法

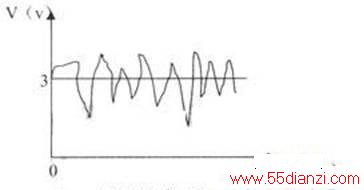

　　设计智能仪表，第一关必须是能正确接收到传感器的信号，而传感器的信号有时甚至比周围的电磁场干扰微弱，这时用示波器看到接收3V直流信号的波形如上图所示。
　　

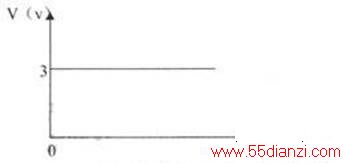

　　解决上述问题，可以在传感器信号输出接至智能仪表的连线采用金属屏蔽线，金属外皮接地以将周围电磁场的干扰引入大地，而不致于干扰传感器信号，实际接收3V直流信号的波形如下图所示。
　　
　　按上述接线接收到的传感器信号进入第一级放大器，再经过8选1的多路摸拟开关CD4051传至第二级放大器时，用示波器逐级观察，信号受到干扰，第一级放大器的输出没干扰，CD4051的输出有干扰，研究CD4051，发现其没有使用的输入端悬空了，以使干扰侵入，所以我又提出将CD4051的不用的输入端全部接地，波形又如下图所示了，消除了干扰。
　　
　　使得整个智能仪表能正确接收传感器信号，解决了智能仪表的一部分抗干扰问题。
