5．测量电阻

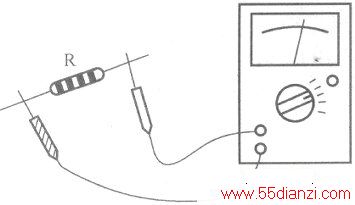

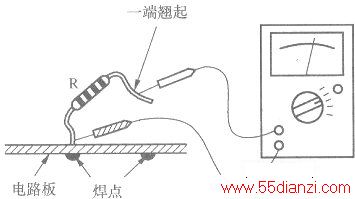

测量非在路的电阻时，如上图所示，将两表笔(不分正、负)分别接被测电阻的两端。测量电路板上的在路电阻时，应如下图所示将被测电阻的一端从电路板上焊开，然后再进行测量。否则由于电路中其他元器件的影响，测得的电阻值将会误差很大。测量电路电阻时应先切断电路电源，如电路中有电容则应先行放电，以免损坏万用表。

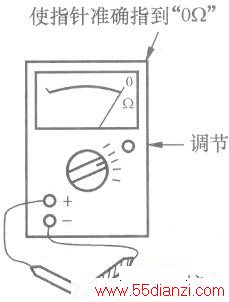

(1)模拟万用表测量电阻时应先校零。根据被测电阻的估计值，转动测量选择开关至适当的“Ω”挡，将万用表两表笔短接，调节欧姆挡调零旋钮，使表针准确指向“OΩ”，如下图所示，然后再进行测量。测量中每次更换挡位后，均应重新校零。
(2)数字万用表测量电阻时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔，转动测量选择开关至适当的“Ω”挡即可。数字万用表测量电阻前不用校零，这点比模拟万用表方便。
6．测量电容

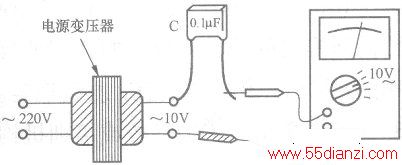

(1)模拟万用表测量电容时，通过电源变压器将交流220V市电降压后获得10V、50Hz交流电压作为信号源，将被测电容C与任一表笔串联后，再串接于10V交流电压回路中，如上图所示，万用表即指示出被测电容C的容量。应注意的是，10V，50Hz交流电压必须准确，否则会影响测量的 (2)数字万用表测量电容时，不用接表笔，转动测量选择开关至适当的“F”挡，如下图所示，将被测电容器C插入“CV”插孔即可，不必考虑电容器的极性，也不必事先给电容器放电。
7．测量电感

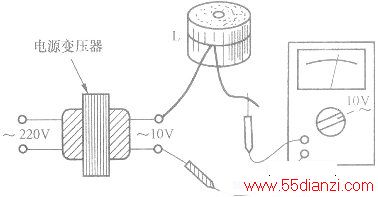

模拟万用表测量电感与测量电容方法相同，将被测电感L与任一表笔串联后，再串接于10V交流电压回路中，如上图所示，万用表即指示出被测电感L的电感量。
8．测量晶体管直流放大倍数
(1)模拟万用表测量晶体管直流放大倍数时，先将测量选择开关转动至“ADJ(校准)”挡位，两表笔短接，调节欧姆挡调零旋钮使表针对准hFE刻度线的“300”刻度，如上图所示。然后分开两表笔，将测量选择开关转动至“hFE”挡位(如下图所示)，即可插入晶体管进行测量。万用表上的晶体管插孔，左半边供测量NPN型管用，右半边供测量PNP型管用。

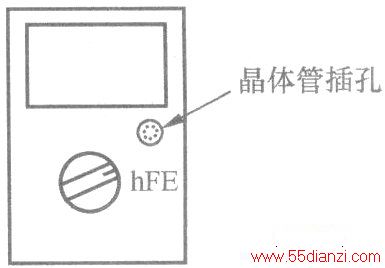

(2)数字万用表测量晶体三极管直流放大倍数时，不用接表笔，转动测量选择开关至“hFE”挡，如下图所示，将被测晶体管插入晶体管插孔，LCD显示屏即显示出被测晶体管的直流放大倍数。
