三相电源相序的测量方法

　　(1)相序表
　　

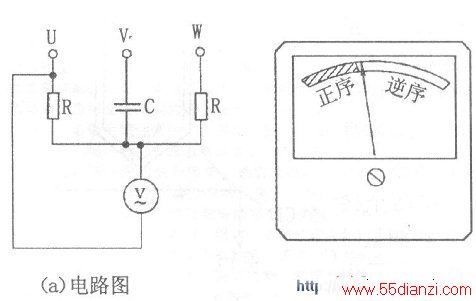

　　相序表是由电压表、电阻、电容等构成，其电路如下图(a)所示。接入三相电源后，电压表读数小于某一值时为正序（即被测电源相序与仪表标注相序相同）。大于某一值时为逆序，如下图(b)所示。

　　(2)氖灯相序检测器
　　

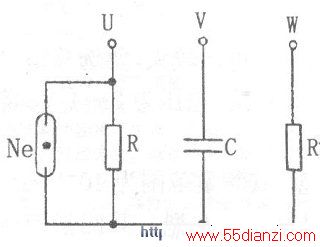

　　利用试电笔中的氖管作指示器与电阻、电容等元件组成检测器，电路如下图所示。接入三相电源后，氖灯不亮为正序，说明电源相序与图中标注相序相同，氖灯亮为逆序。
