谈谈如何用Proteus制作PCB

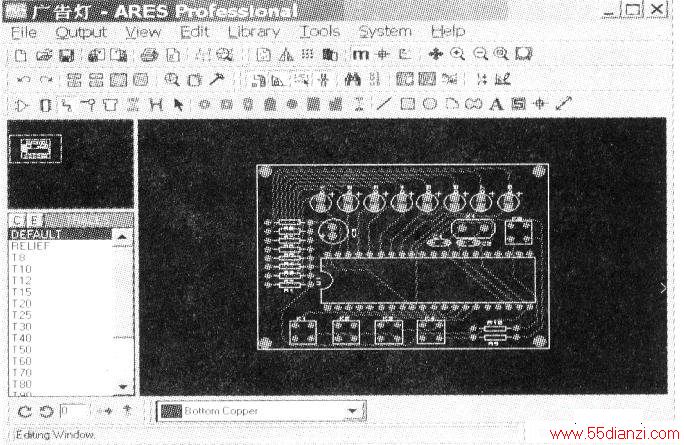

　　项，在左下角的导线选择窗口中选中想要的导线粗细类型，也可以选择DEFAULT(默认)，再单击E按钮，在弹出的对话框中修改Width的值就可以了。在布线的过程中，如果需要改变某一根线的大小，可以双击右键，选择TraceStyle选项中的合适类型；要删除该线，则左键单击Delete。如果要删除整个布线，那么就选中所有的连线，左键单击工具菜单栏中的　　图标即可。对于焊盘的修改，可以在布线完成之后进行。先选中工具菜单栏中的　　选项，然后在选择窗口中选中合适的焊盘，在需要改变的元件焊盘处单击鼠标左键即可。布线完成后的PCB板如下图所示。(说明：1000mil=1inch=25．4mm)

　　6．输出及制作PCB
　　

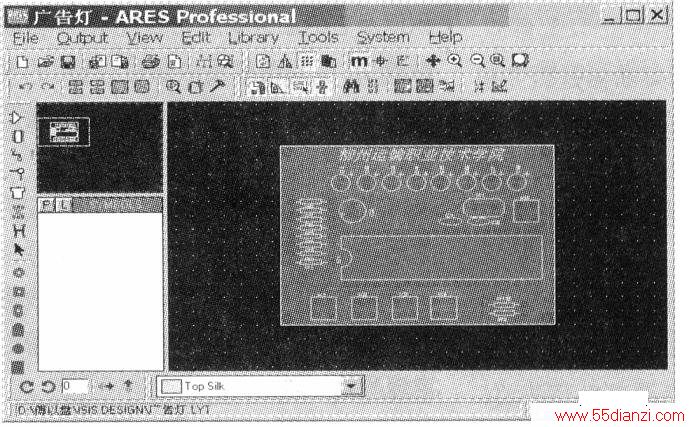

　　最后就是输出打印电路版图了。先单击Output选项中的SetOutputArea选项，按住鼠标左键并拖动，选中要输出的版图。如下图所示。

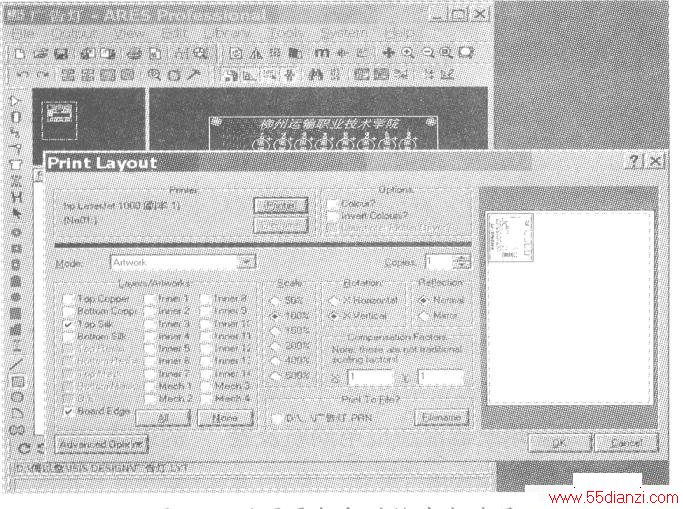

　　然后是设置要打印的输出电路层。在Output选项中单击Print／Plot Layout选项，出现设置对话框，如下图所示。

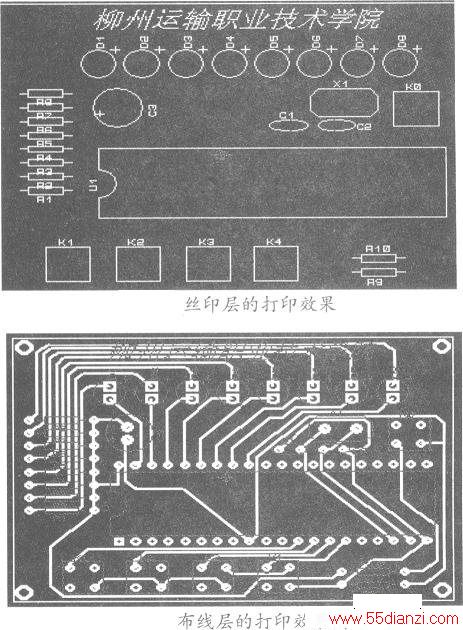

　　在设置对话框中，单击选择Printer，可以选择打印机和设置打印纸张以及版图放置方向。在下面的Layers／Artworks栏中选择要打印的层。因为布线是在底层进行的，所以在打印布线层时，在BottorllCopper和BoardEdge选项前打勾，表示选中要打印输出；而在打印元件的布局层(丝印层)时，在TopSILk和BoardEdge选项前打勾(这一层在打印时注意需要选择镜像打印)；Scale选项是打印输出的图纸比例，选100％；Rotation和Reflection选项分别是横向／纵向输出和是否要镜像的设置。设置好以后就可以打印了，如上图和下图所示的分别为丝印层与布线层的打印效果图。
　　
　　到此，我们就完成了用Proteus制作印制电路板的全过程。
