单片机实验板的巧妙设计

　　一、绘制原理图
　　

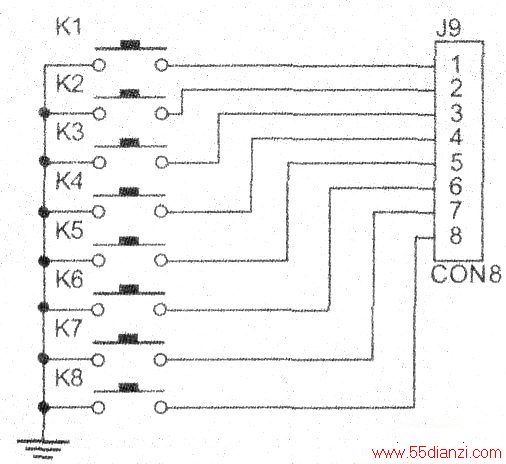

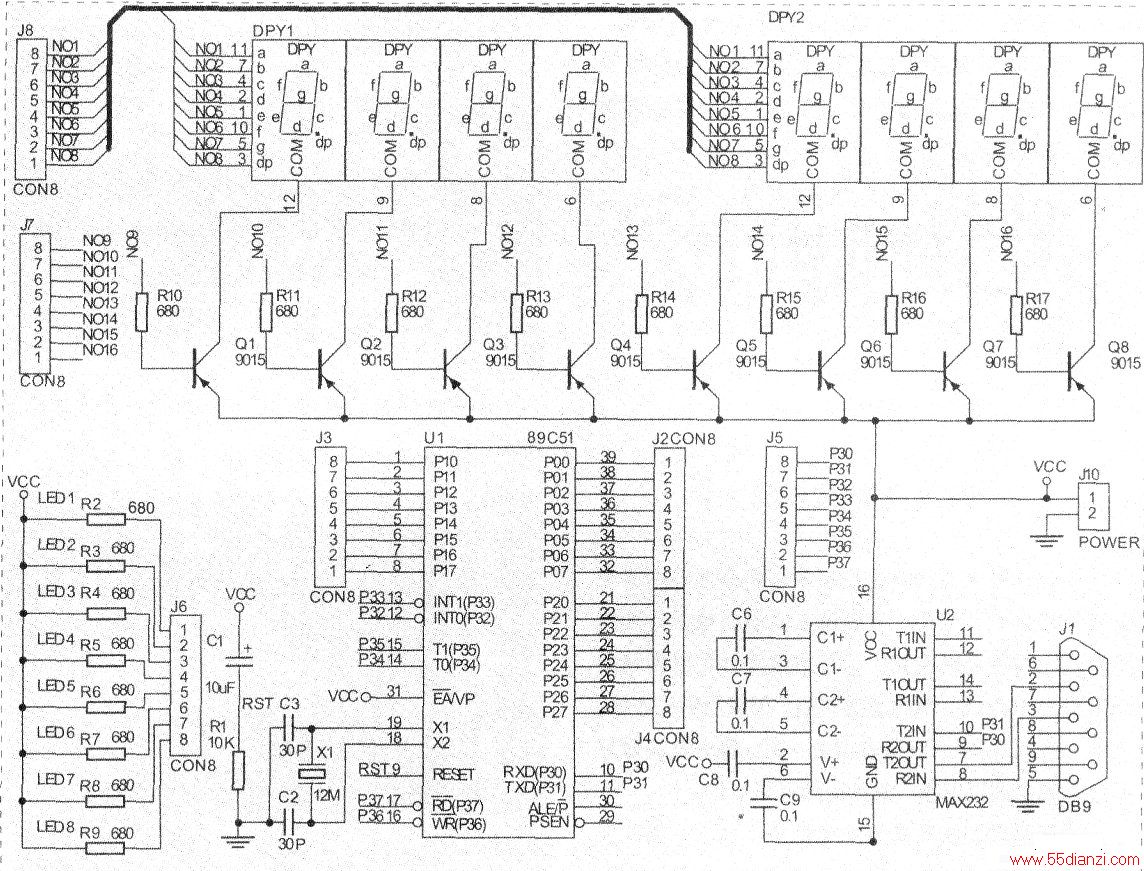

　　原理图是一个能进行单片机LED流水灯、七段数码管动态扫描、按键扫描以及串口通讯编程练习的实验板图。画图时元件之间的连结应根据实际情况采用灵活多变的电连结方式。下图用了网络号、总线以及导线等几种连结方式，总之应使画面美观。

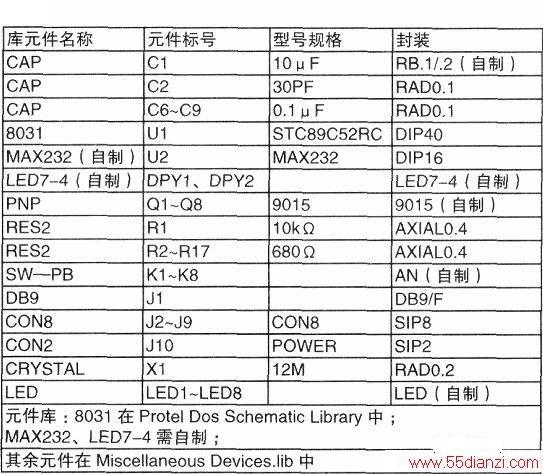

　　在绘制原理图时要正确设置元件的属性，如下表所示。

　　二、准备元器件根据表
　　

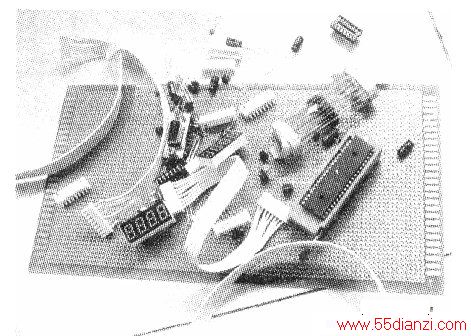

　　1，备齐所有元件如下图所示。

　　三、测量元件并绘制元件的封装
　　

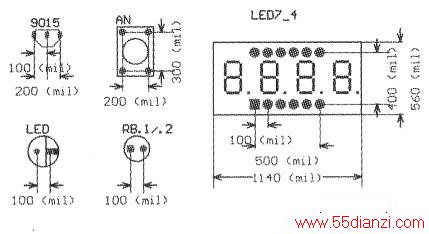

　　一定要准确测量各元件脚之间的距离，一般都为0.1英寸(100mil)的整数倍。9015的元件脚之间的距离不是100mil，为了适应万能板间距也要设计成0.1英寸：网表与元件的引脚标号要一致，默认IC电源/地都是VCC和GND，如有VDDNSS要调整。发光二极管的引脚标号要用A、K否则引入网络表时有麻烦。各元件的绘制参数如下图所示。

　　四、设计PCB板
　　
　　因为是要在万能板是焊接所以所有元件引脚间距也只能是0.1英寸，只能设置为单面板，导线的间距也一样并要转直角。为了方便设计可把网格显示设置为100mil。然后就是布线，都采用手工布线，一条一条的“拉”，就是有点费眼。事先认真做好布线，减少调试出错，总的时间还是省的。

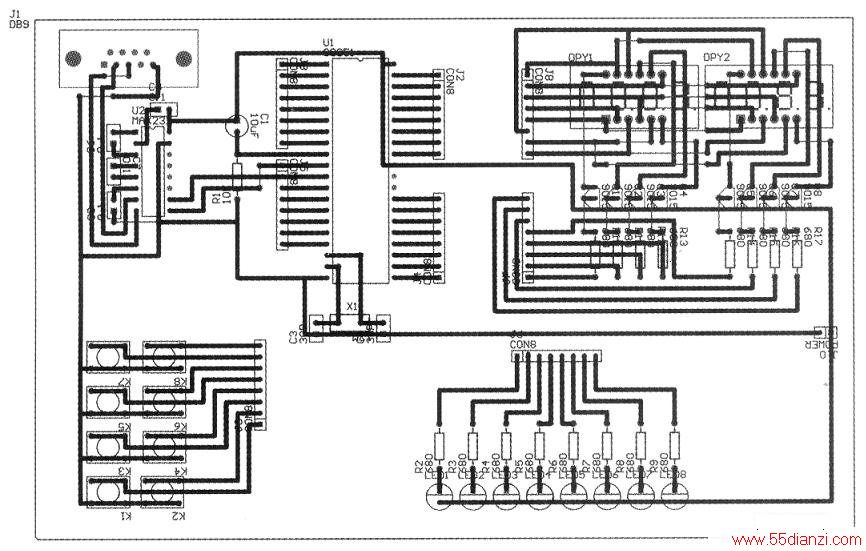

　　由于是单面板有些地方难免绕不过去，因此在顶层要加跳线——就像双层布线的顶层，下图中细线就是顶层的跳线。

　　五、焊接元件
　　
　　焊接元件前要根据PCB设计图确定元件的位置，七段数码管部分跳线较多，有很多跳线都要在元件的下面，因此要先焊接跳线再插上元件。

　　事先可以在空白的板上，标出元件跳线位置。

　　先焊接跳线，再焊元件和固定所有元件。

　　六、用“拖焊法”搭接电路
　　
　　这种拖焊有一定技巧，一般情况焊接时是焊丝先离开然后是烙铁离开，但拖焊时秩序刚好相反。

　　当然好可用“口吹法”。

　　七、程序实验大
　　
　　大功告后就可以输入一个程序进行实验了。

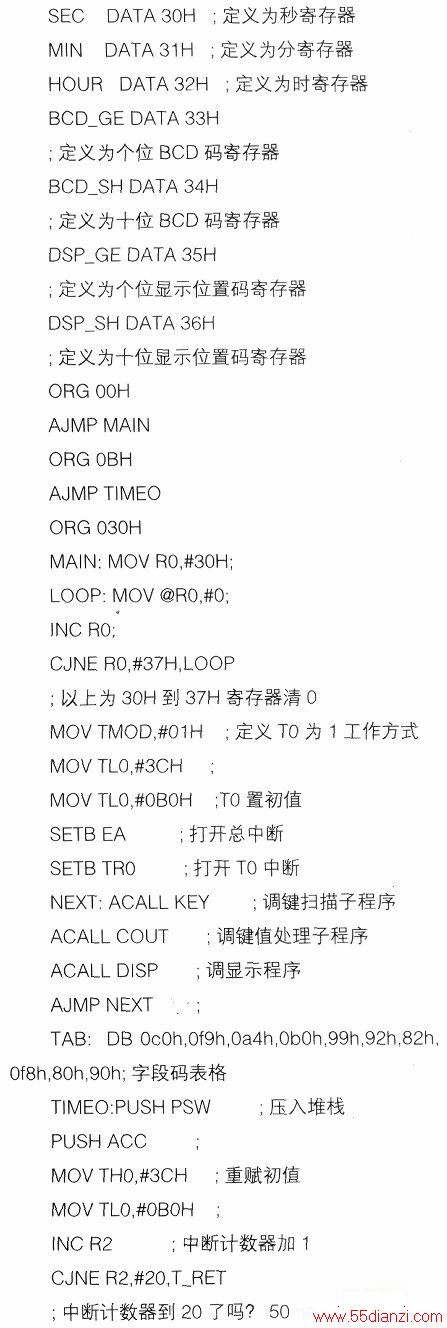

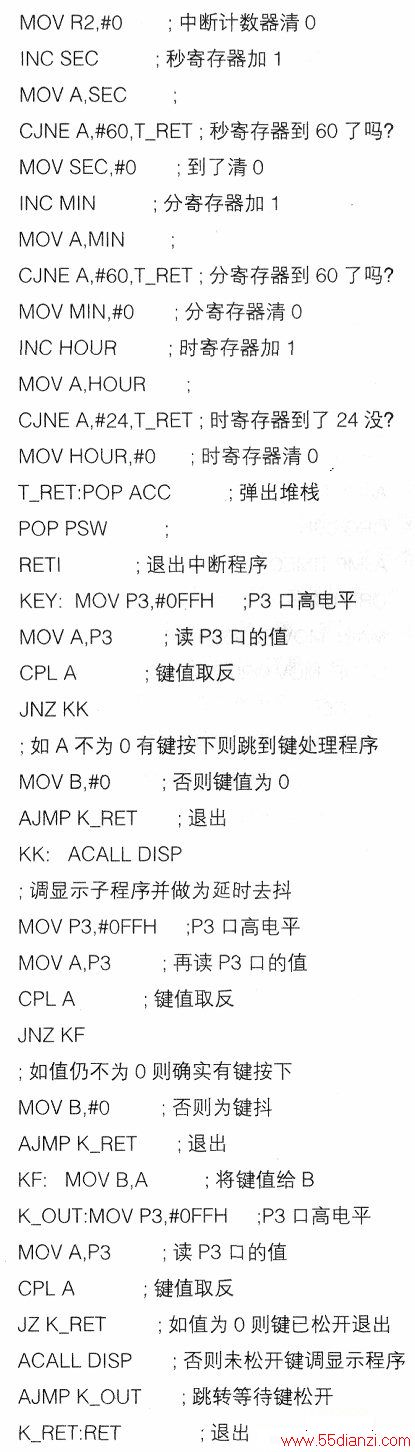

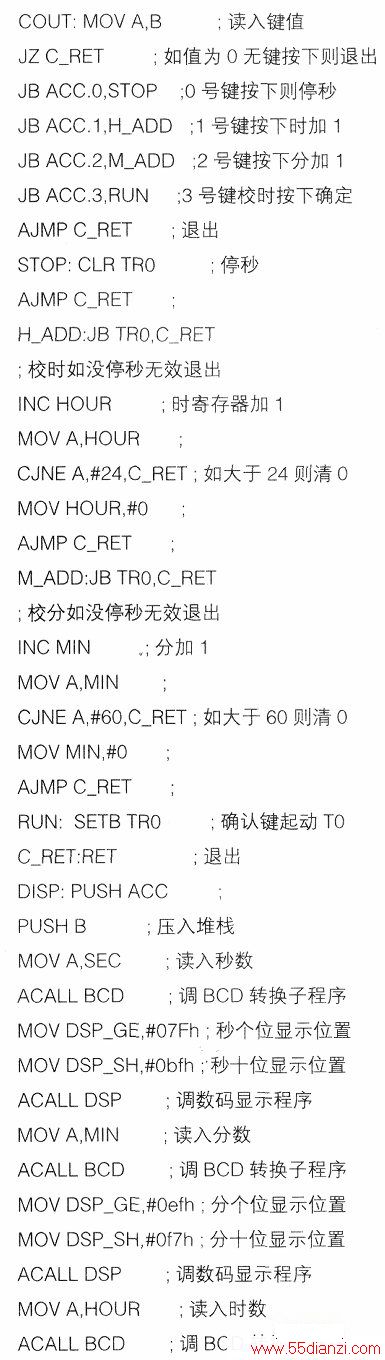

　　该程序的原代码：
