空心铆钉

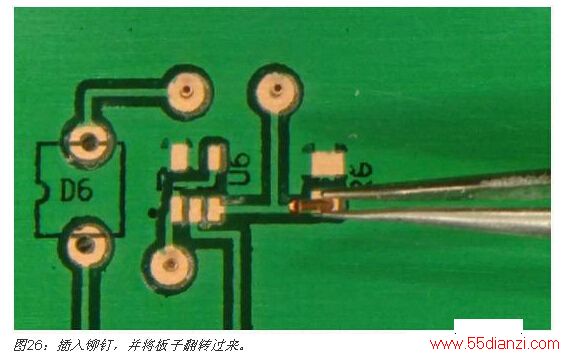

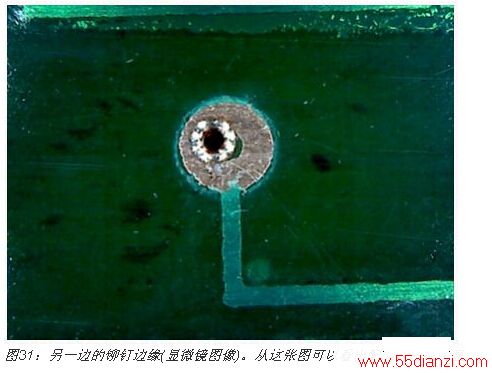

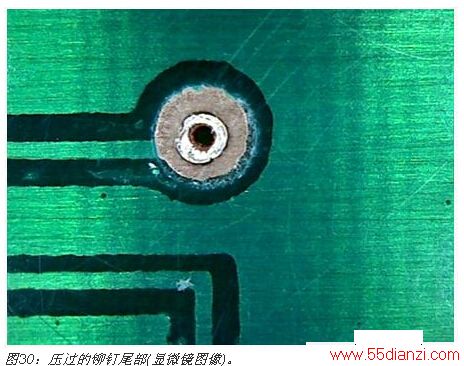

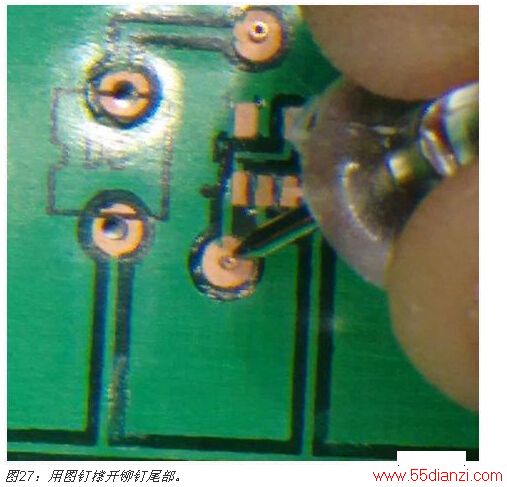

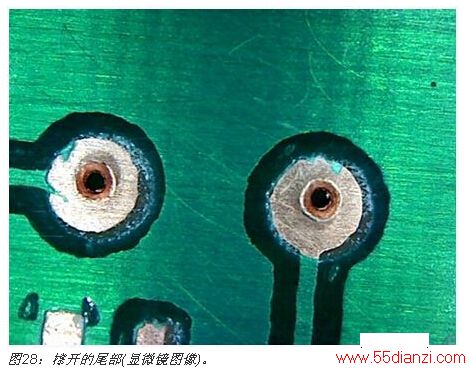

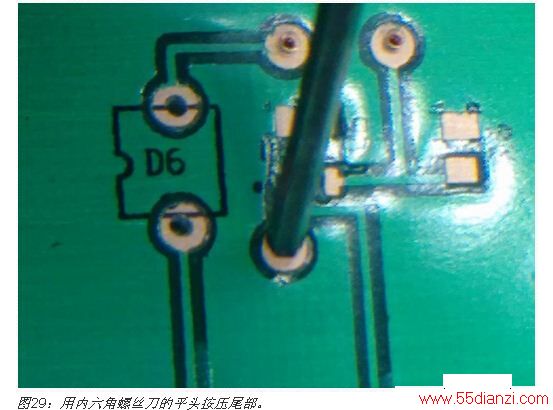

空心铆钉是一种更加整洁的可选方法。我曾用过0.6mm的铜质铆钉(0.4mm内径)，它们可以在易趣和各种其它资源上获得。还要一个用于按压这些铆钉的专用工具，但极其昂贵，我无法想象有人真的买过这样的工具。铆钉可以手工安装。在版图上我设计了75mil的焊盘，钻孔孔径是25mil。用#72钻头打孔，再用镊子插入铆钉。将电路板反过来，放在金属平面上，确保铆钉与金属板接触。在放大镜下用图钉轻轻地撑开铆钉尾部。然后使用内六角螺丝刀等工具的平头按压尾部，确保螺丝刀垂直于电路板。当铆钉到位时按压应发出一个明显的咯嗒声。这不会用多大的力，因为铜是软的。

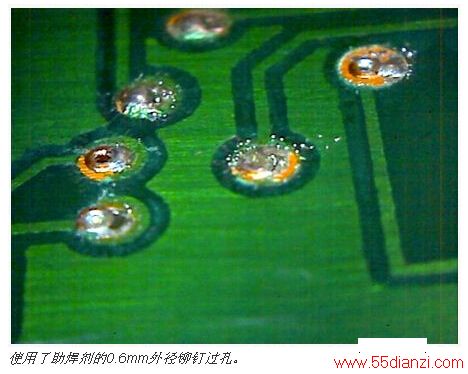

用铆钉也存在一些严重的问题。我做的许多过孔结果都呈开路状态。我很肯定的是，这是由于铜的腐蚀性质造成的。因为在做阻焊层那一步铜焊盘都放在碳酸钠溶液中，并且随后经过了层压机和炉子的高温，因此被氧化就不奇怪了。另外，将一种金属折叠到另一种金属上似乎是一种很差的电气连接方法。我最后在铆钉周围加了少量的助焊剂，并进行了回流焊。经过这样的处理后所有过孔都没问题了，最可能的原因是助焊剂中的焊剂清除掉了氧化物。

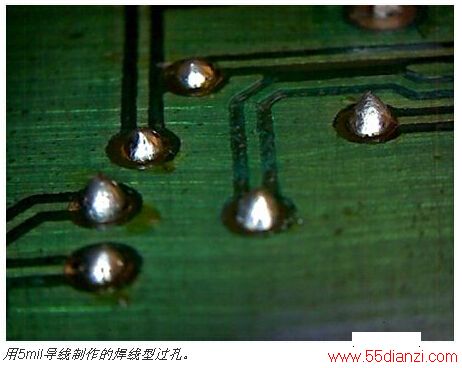

最后铆钉必须进行焊接，因此与焊线方法看起来没多大差别。然而，与用线做的过孔相比，它们与板子更加平齐。下图显示了侧面高度的区别。









修缮

最后一步是修缮电路板，使用锉刀将电路板边缘锉平。

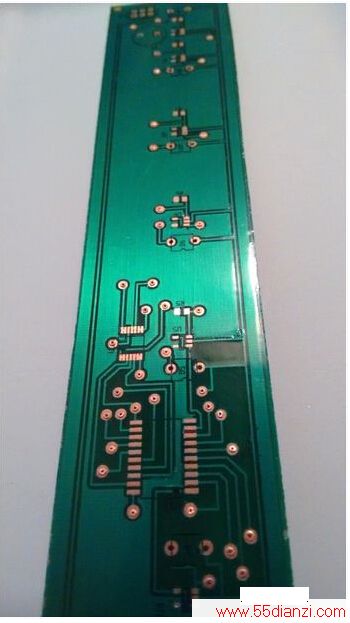

最终结果是一块看起来很专业的电路板，非常接近于从商业资源获得的电路板。整个制作过程共花了约4个小时。
