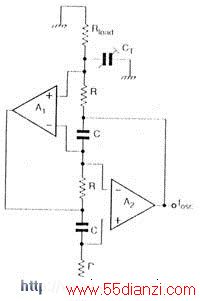

电路中的A1、A2为运算放大器，余下的元件为电阻R和电容器C。电路参数选择原则是所有电阻和电容（CT除外），选择均相等，此时的电路振荡频率f0=1/2πRC。
电路中的CT（2～22PF）为可调电容器，作用是可使振荡器的波形畸变最小。
读者有兴趣时，可设R和RLoad为10kΩ，C为470PF的参数值制作振荡器，振荡频率可按上述公式计算。
