本文以常用的运算放大器μA741组成的前端放大器为例，采用EWB仿真功能，利用直流工作点分析测量其工作点、利用“温度扫描分析”分析环境温度对于输出端工作点的影响、利用瞬态分析和参数分析观察输出波形及放大倍数、利用频率特性分析得到幅频特性求出通频带及放大倍数，直观的再现了运算放大电路的特点。
一、由μ741组成的前端放大器电路
图1为用μA741组成的反向输入运放电路，输入端加上10mV、10kHz的正弦信号，双12V电压供电。
二、仿真过程及结果分析
1.直流工作点分析及温度扫描分析

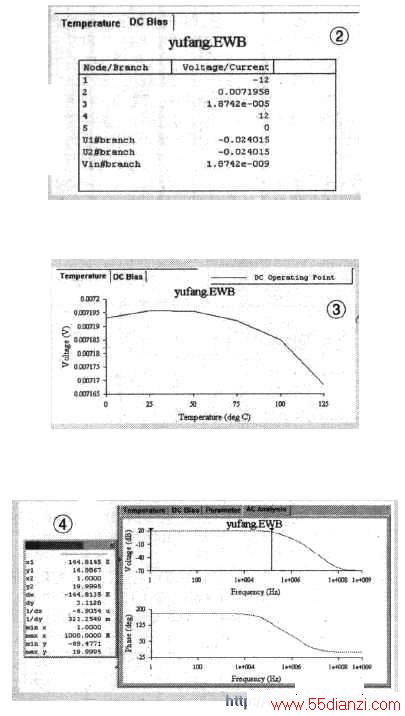

运行DCOperatingPointAnaly-sis，得到图2直流工作点分析的结果，看出在输入电压为零时，输出节点2有一很小的输出电压7.1958mV（输出失调电压）。在Tempera-tureSweep（温度扫描分析）设置中，StartValue设置为0℃，StopValue设置为125℃，StepValue设置为25℃，对输出节点2进行直流工作点分析，得到图3，看出输出失调电压随着温度的提高略有下降。
2.频率特性分析及瞬态分析
在ACFrequencyAnalvsis（频率特性分析）的设置中，频率范围设为iHz～IGHz，X轴的标尺为分贝（dB），Y轴的标尺为分贝，得到图4的幅频特性和相频特性曲线，从中看出这是一个低通放大器，从旁边的表中读出电压放大倍数为A=10（19:9995dB），与理论计算一致（A=Rf/R1=100k/l0k=10），读出通频带近似为144.8145kHz。
在Transient（瞬态分析）的设置中，分析点选节点5、2，得到图5。从图中看出，输出信号节点2与输入信号节点5是反相的，体现了反向输入运放电路的特点，从图中读数，求出电压放大倍数为A=147.8170/13.9755=1058，与用频率特性分析的结果略有误差。
3.参数分析
在ParameterSweep（参数分析）中，分析量为Rf,StartValue设置为100k，StopValue设置为200k，StepValue设置为50k，对输出节点2进行频率特性分析，从得到的图6的幅频特性看出，当RRf从100k到150k到200k变化时，输出信号亦成比例变化为9.9992、14.9980、19.9961，和理论分析一致。
三、结束语
从以上分析过程看出，EWB简单易学，具有非常强的仿真功能，能够帮助理解和验证电路功能，能通过改变电路中的元器件参数，使电路达到设计性能要求，非常适合缺少仪器设备的电子爱好者使用。
