HL-169A和LM386组成的汽车语音喇叭电路

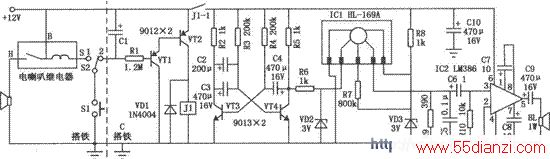

图中虚线左边为原车电喇叭电路图，Sl为方向盘上的电喇叭按钮开关。S2为新增加的单刀双掷开关，用于原车电喇叭和语音喇叭之间的切换。当开关S2置于“2”时，按下开关Sl，电容Cl被充电，三极管VTl、VT2导通，继电器Jl吸合，其常开接点J1-1闭合并保持15秒钟向电路供电。ICl为专用语音集成电路HL-169A，由于其工作时间为2.8秒，所以用三极管VT3、VT4组成自激多谐振荡器，每3秒钟输出一次高电平作为触发信号，使ICl每3秒钟输出一次语音信号，送入IC2进行音频功率放大，由扬声器BL发出语音。
