作为保护目的以外使用的电压限制电路，有如图1所示的二极管桥式电路。通过这样的电路构成，限制电压可以任意设定。这里以限制在±5V以下为例，进行说明。
在图1中，输入电压为OV附近时，二极管D1、D3及D2、D4顺次被加偏压，全部的二极管均可导通。因此，在三极管桥式电路的输出，可原封地呈现输入信号(实际上桥式电路的平衡成立时的电压，如果R1=R2则输入信号=输出信号)。

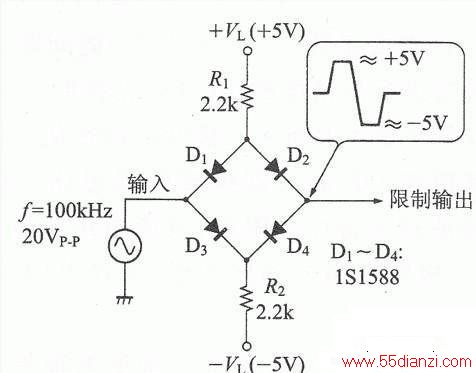

图1 通用的二极管桥式限幅电路
但是如果输入电压在+5V附近时，二极管D1不导通，D2的阴极电位接近+5V。相反地，如果输入电压在- 5 V附近时，二极
管D3不导通，D4的阳极电位接近-5V。而且，输入电压在此电路中几乎被限制在±5V。

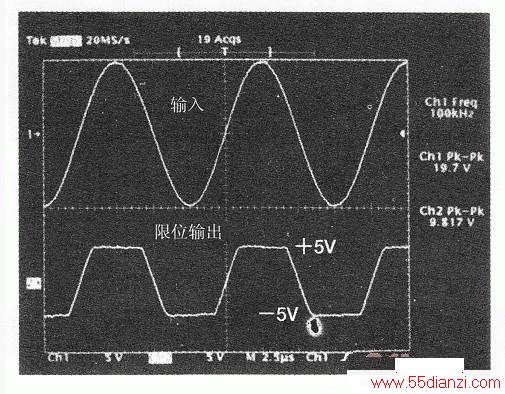

图2表示施加F=100kHz、20Vp-p的正弦波时的输入输出波形。由图可知，输出电压被限制在设定电压±5V上。还有，此电路的输出阻抗为1MΩ，但如果是低输出阻抗时，由于R1、R2引起的内部电阻会使振幅减少。
