阈值电压的设定及应用电路

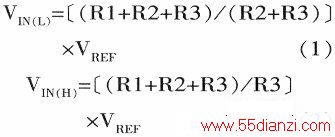

　　MIC841H及MIC841L的典型应用电路如下图所示。低阈值电压VIN(L)及高阈值电压VIN(H)与外设电阻的关系为：

　　式中VREF=1.24V（基准电压）。为计算上述电阻，可按Rl+R2+R3=1MΩ计算。当VIN(L)、VIN(H)设定后，可计算出相应的Rl、R2、R3。
　　
　　计算举例：

　　设VIN(H)=3.6V、VIN(L)=3.1V，求其Rl、R2、R3。按(2)式，并代入具体数：

　　将R3的值代入(1)式

　　为保证精度，电阻Rl、R2、R3应采用1%精度的电阻。
