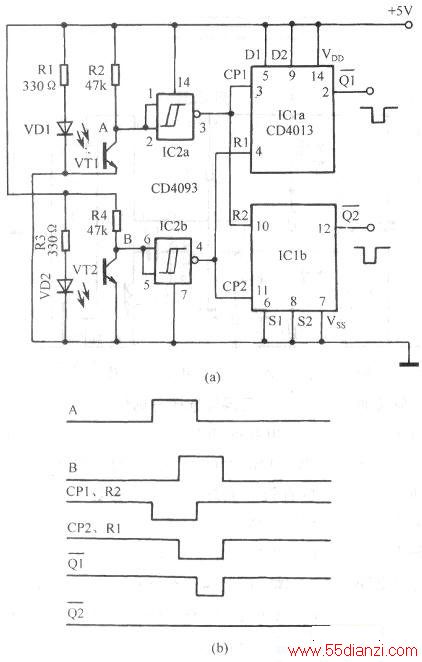

机械式鼠标是如何辨别滑动轮上下运动的方向？图(a)就是可以识别上下运动方向的小电路。电路中用了两块CMOS集成电路，CD4093是2输入端四与非斯密特触发器，CD4013是双D触发器。红外发光管VD1与红外接收管VT1是一对传感器，VD2与VT2是另一对传感器。当挡板遮挡在VT1前时，“A”端会产生一个正脉冲，同样当挡板遮挡在VT2前时，“B”端会产生一个正脉冲。
由于这两个脉冲存在着前后的差异，所以电路可以识别挡板的运动方向。电路的波形图(b)可以说明电路的工作原理。需要注意两对传感器的间距要与挡板相适应，即两个脉冲必须有重叠的部分。
