（很少的几伏特）
功率因数部分
对谐振式应用，在我们的设计中，加入它还有如下理由：不管PFC是否必要。
前级的变换为传统的脱线式。由全波整流，电容滤波组成从AC线路得到未稳的DC总线。因此，连续的线路电压是长时间在电容上的低电压。这样整流器仅传导每个半周期的很小一部分。从主线的电流被拖出，然后一系列窄脉冲，其幅度为5～10倍的平均DC值。
从这里返回的损失，更高的峰值和均方根值电流从线路上拉出。AC线路电压的畸变，三相系统自然线路中的过流，在这所有之后，会是很差的电源系统的供给能量的能力。
这可以由测量整个谐波畸变项来得出。作为正常供电时，功率因数为实际功率和视在功率之比。从主干线上拖动的功率更直接。传统的输入级电容滤波只有很低的PF值（0.5～0.7）以及较高的THD（>100%）。国际正常标准需求要有高的功率因数来完成电源设计。
基于上述理由，功率因数校正为脱线电源管理中正在流行的部分。对高功率因数的预调整器，在输入整流桥和滤波电容之间插进去，会改善功率因数到0.99，供给电流能力也增加了，滤波电容峰值电流及谐波畸变都会减小。
再者，PFC有预调整的高压总线，它提供一个重要的优点。因为PWM工作在固定的直流总线上，这会使谐振式工作变得容易控制。
L6561是一个集成控制器，专用于PFC级，它采用临界型传导技术，并对低功率到中功率很适用。
PFC部分提供一个给出80W功率及400V稳定电压的设计。
AC主线电压可从85～264V。
对L6561细节描述可见AN966。

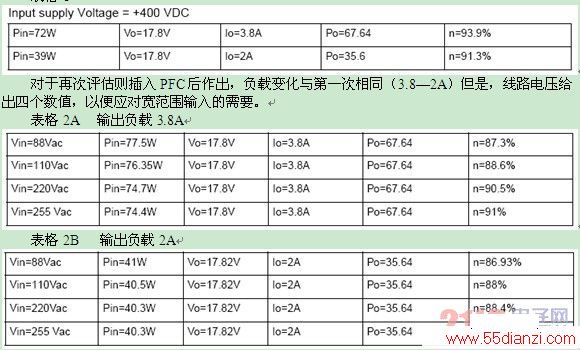

评价结果。
表格1
附录A
掌握谐振元件的方法是采用正常电压、电流。
最小工作频率设在65KHg，该频率可考虑一个好的折中的办法。既保持变压器的磁化设置的小尺寸。又防止高频问题。（如杂散参数开关损耗等）
让我们固定正常输出电压M=0.98 M=（VO*N）/（VIN（MAX）/2）
假设正常工作电流J = 0.2 J =（IO*RO）/（VIN（MAX）/2）
此处RO是特征阻抗 = (Lr/Cr) 0.5
谐振ZO可按下式计算 ZO =（（VIN/2）2*J*M）/（VO*IO） ZO = 120
谐振电容是：Cr = 1/(ZO*W) Cr = 1/(110*2∏*65*103) = 20nF
谐振电感是：L r = ZO/W Lr = 110/(2∏*65*103) = 295mH
