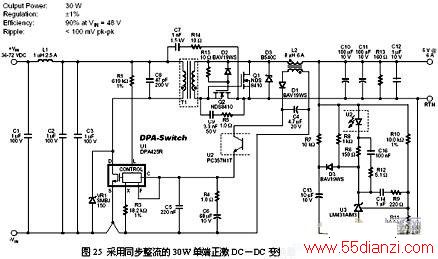

图25所示为一采用同步整流的30W单端正激DC－DC变换器的电路原理图。同步整流电路由MOSFET Q1和Q2构成。DPA-Switch在设计过程中针对同步整流的使用进行了优化，可以简化同步整流电路的设计。通常，为了保护同步整流开关管，需要增加箝位电路。由于DPA-Switch在输入电压过高时将停止输出，变压器次级不会出现异常高压，因此也就无需箝位电路。
6．小结
本文简要介绍了DPA-Switch的特点、工作原理及其在实际应用过程中应当注意的各种问题。从中可以看出，DPA-Switch在小功率DC－DC变换器设计方面具有一定的优势，是小功率单端正激DC－DC变换器的理想选择。
