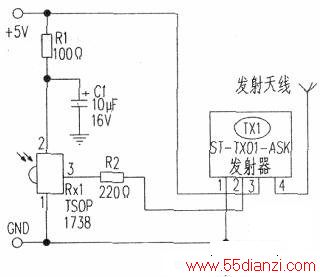

这款简单变换电路，可以将红外信号变换成射频信号，并将信号发送到遥控位置，然后用兼容的射频接收机解码。上图中，编码的红外信号由红外接收模块TSOP1738检测，检测后的红外编码输出送至TXl的第②脚，用来调制此433.92MHz的射频发射器。射频发射器TX1是采用AM/ASK(调幅，移幅键控)调制技术的发射器，用5V供电时有16dBm的功率输出，发射期间电流消耗为60mA，采用1/4波长(17.3cm)的天线发射。
下图是433.92MHz兼容接收器电路，用来接收和检波发送的代码。
