正负90度移相电路

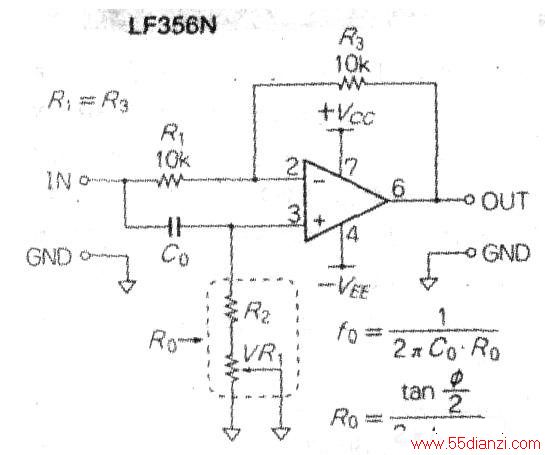

　　使用移相90度的电路可以将频率一定的正弦波变换成余弦波或者将余弦波变换成正弦渡。对于低频信号来说用图1电路可以实现这种变换，且输出振幅保持不变。

　　电路中VR1的作用是消除因电容器C0的容量偏差的影响。如果不接电阻R2，可以实现0°～180°移相。C0的容量可以从E6系列中选取，R0(=R2+VRl)在数千欧姆至数十千欧姆之间选取。例如，fo=lkHz、C0=0.0lμF时，根据F0=l/2πCoRo的关系可以得知R0=15.92kΩ，所以取R2=l0kΩ、VRl=l0kΩ。

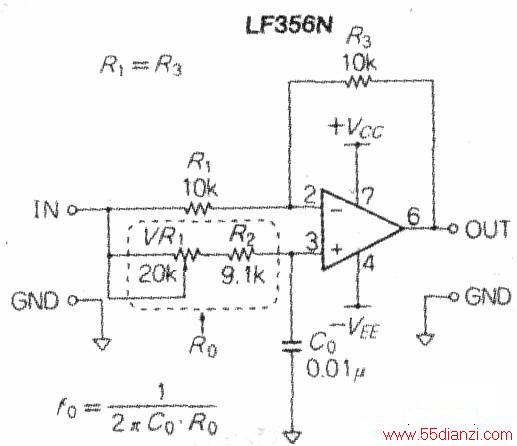

　　上图是相位超前的电路，下图是相位滞后的电路。这两个电路的不同之处在于将电容co和电阻R0的所在位置做了对调。

　　因此，相位移动的方向也正好相反。相移的角度φ与f0、C0、R0之间存在有tanφ/2=2πfoCoRo的关系，相移的最大范围为0°～180°。

　　电路的电源电压为±15V，消耗电流小于20mA。输入信号的最大电压为20Vp-p，最大输出电压为20Vp-p。
