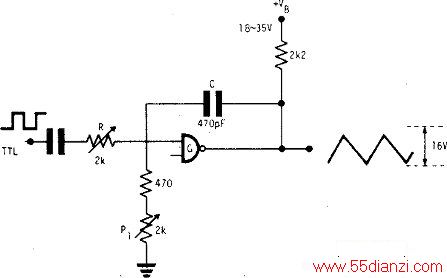

这种由TTL方波驱动的固定频率三角波形发生器,一般能产生频率高达几MHz的16Vp-p三角波。它只使用一个“与非”集电极开路门或一个集电极开路倒相器作为一个有增益的快速积分器。对R和P1要小心地进行连续调整。调正确后,输出的幅度和线性基本上与VB的值(最小为18V,最大为35V)无关。图中所示电容C的值适用于iookHz的频率;如果频率提高,则C的值必须按比例减小。
