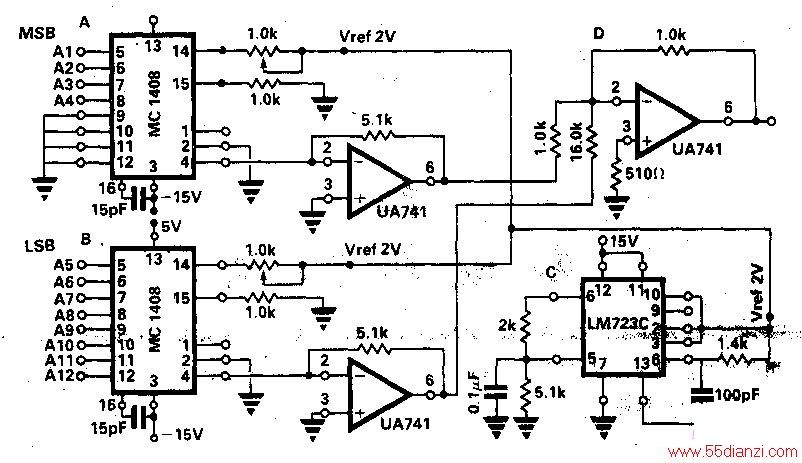

本电路使用两个MC14 08型8位数一模转换器A和B。A的4个最低有效位都接地。12位数据的4个最高有效位连接到其余4根引脚。12位数据的8个最低有效位连接到B的8根输入引脚。4个最高有效位相对于其余8位的加权值均为16。因此，B的输出减小到1/16，并用求和运算放大器电路D来实现与A的输出相加。稳压器芯片LM7236用来为MC1408提供精确的2V基准电压。转换器的满刻度电压为16×9.9609+1×（9. 375），即9.9976V。转换器的步长为2.4mV。
