温度、频率转换器

    在一些远程通讯网络中，往往需要把温度转化成频率信号，然后经编码输出。下面便是实现这一功能的电路。

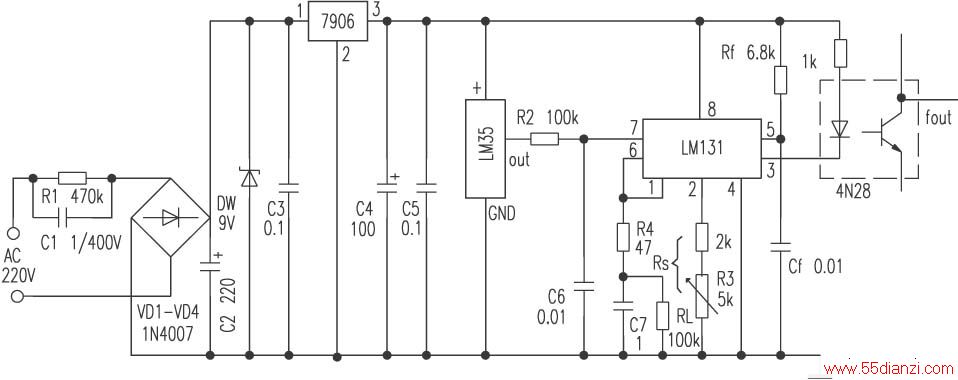

    电路见附图。温度传感器ＬＭ３５将其接收到的温度信号转换成电压信号输出。然后通过一个ＬＭ１３１，将其接收到的从ＬＭ３５输出的电压信号转换成频率信号后输出，其输出频率可通过下面的公式进行计算：
    ｆout ＝ Vin/2.09V ? Rs/Rl ? 1/RfCf
    该电路中的电位器Ｒｓ是用来调节ＬＭ１３１的输出，即本电路可通过调节Ｒｓ来调整其温度与频率的转换系数。如将Ｒｓ调节到大约１４．２ｋΩ时，其输出将达到１０Ｈｚ／℃。
    该电路具有以下特点：１．工作温度范围－５５℃～＋１５０℃；２．低发热，在静止空气中，自身发热（ＬＭ３５）只有０．０８℃；３．适用于远程应用；４．非线性误差极小。
　
