利用LTC1799组成的温度—频率变换器电路

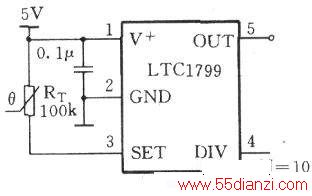

　　利用LTC1799组成的温度一频率变换器电路如下图所示。

　　一只热敏电阻RT连接于IC①脚与③脚之间，IC的④脚浮置，故N=10。根据公式(2)，振荡器频率fosc由公式(6)决定：

RT是NTC热敏元件，在25℃下的阻值为l00kΩ。将其代入公式(6)可得：fosc=l00kHz。随温度升高，RT阻值减小，输出频率提高。

上图示出了温度一频率变换器输出频率随温度变化曲线。
