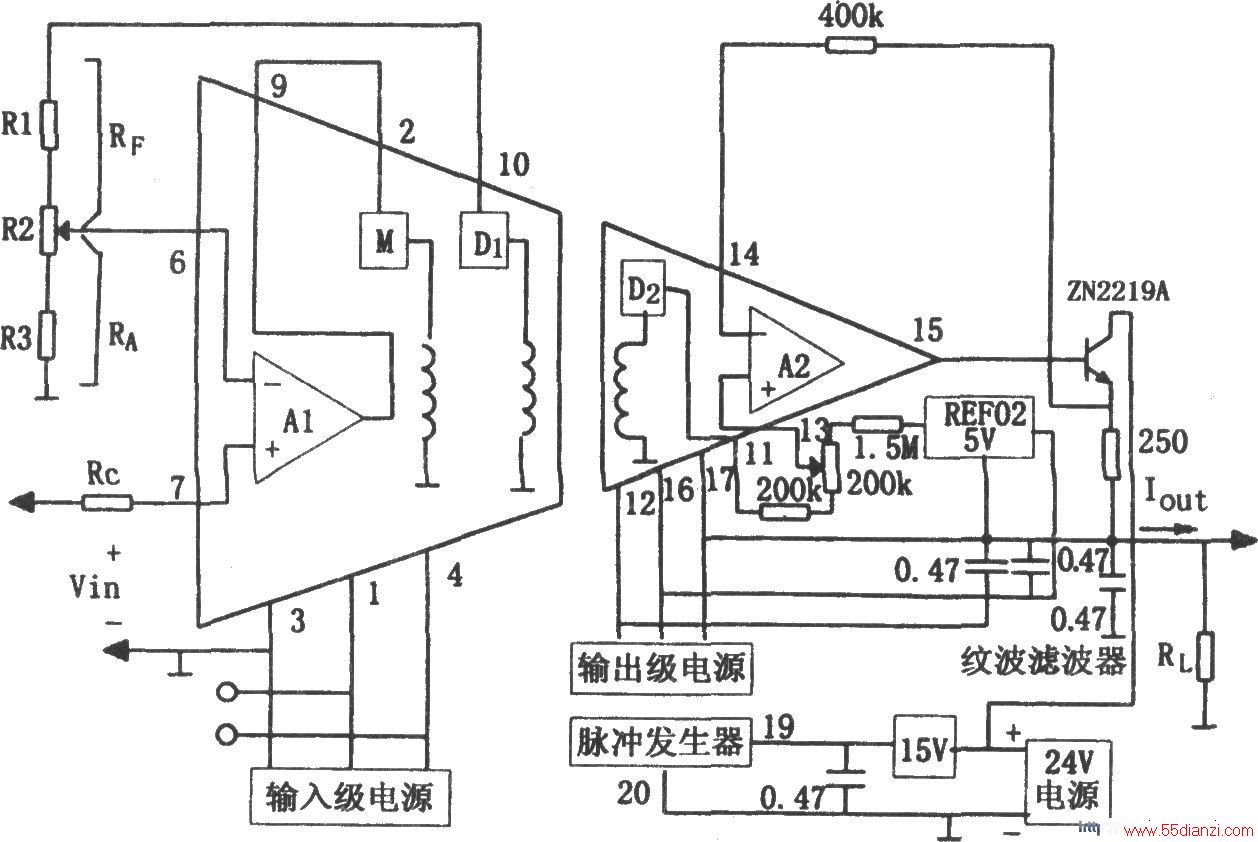

如图所示为隔离放大器3656构成的任意输入电压转换为4~20mA的V/I转换器。3656放大器是以混合集成电路实现信号和电源全部隔离的放大器。由于利用了先进的调制技术和小型混合变压器,因而它具有很强的模拟信号处理能力。3656的突出 优点是适应性强,性能优异。它的输入电路、输出电路和电源电路的地端相互独立,相互不相连,实现了三端口隔离。
本文关键字:放大器 转换器 隔离 变换电路,单元电路 - 变换电路
