一、ZL212T模块化变频器原理
交流感应电动机运行的速度与电源频率成比例关系。只要改变电源的频率，同时改变输出电压的高低，就能有效地控制交流电动机的转速。只要将单相或三相交流电整流成直流电，而后，在直流电中接入六路（或四路）功率器件及推动线路进行逆变，按交流电动机绕组的运行规律去改变六路器件的导通时间和相位，就能产生三相交流电（或单相交流电）。同时将输出波中调制载波并按正弦波规律排列，这样就能产生PWM正弦波，使电动机的电流波形为纯正弦波，这是一般流行的VVVF变频电压型变频器。
ZL212T模块主要技术参数如下：输入电源：AC220V（AC180V—240V） 50Hz/60Hz。输出电源：三相AC220V（最大）。输出电源频率：0～100Hz，0～200Hz，0～400Hz。输出波形：标准三相PWM正弦波。载波频率：5kHz(或10kHz)。频率稳定度：<±0.1%。设定分辨率： （用电位器）0.1Hz。加速时间：1~60秒可连续设定。减速时间：1—60秒可连续设定，压频曲线：为4条，由编码开关选择。外控输入电压：DC 0—5V（IN与O之间）。按比例对应输出频率：0～100Hz或0～200Hz、0 ~400Hz（由编码开关决定）。适配电动机：三相220V电动机（或三相380V电动机△接法）。转矩与功率特性：<50Hz为恒转矩特性，>50Hz为恒功率特性（00、01挡）。保护功能：有过流保护、短路保护。外形尺寸为46mm高x76mm宽×140mm长，内配巾40mm散热风扇，≥0.4kW时需外加型材散热片。型号规格：ZL212T-0.2kW（适配0.2kW交流电动机），ZL212T-0.4kW（适配0.4kW交流电动机）。超负荷能力：150%，>60秒。

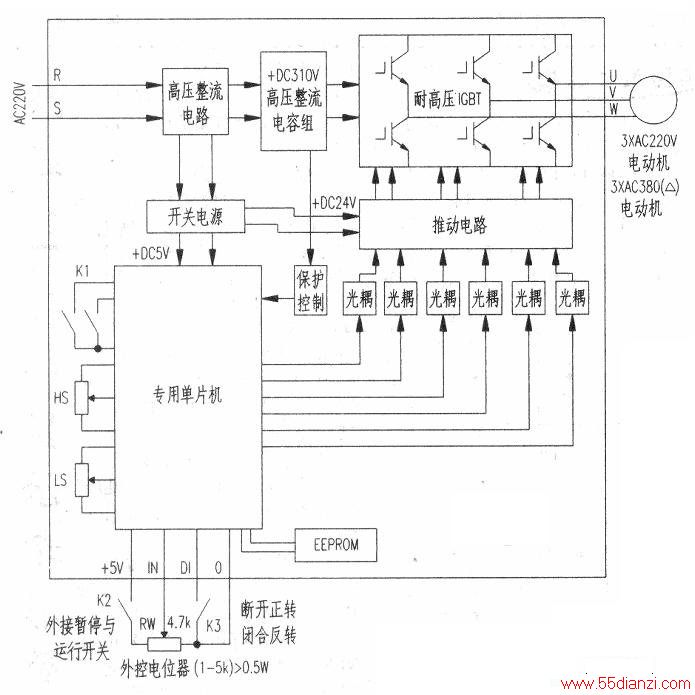

ZL212T模块框图见图1。
R、S为电源输入端子。U、V、W为电源输出端子，接电动机。DI为正反转控制端子，D1悬空为正转，D1接地为反转(外接正反转开关为K3)。HS为升速设定微调电阻。LS为减速设定微调电阻。编码开关K1:开关向上打为O，向下打为1。外接电位器为RW．外接暂停与运行开关为K2。
二、应用

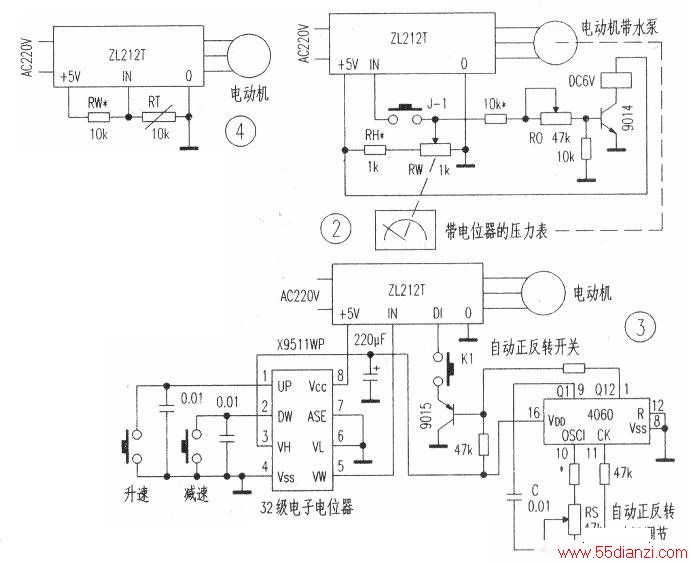

1．在恒压供水中的应用按图2接线。本机适用于小功率恒压供水系统和各类饮水设备。其中RW为带电位器的压力表或压力传感器。RH为自动恒压的停机上限频率调节，RO为自动恒压的停机下限频率，可在15 ~40Hz内选择调节。J-1为继电器的常开接点。
2．在食品机械中及洗衣机中的应用按图3接线。本机适用于食品机械和洗衣机等需往复正反转的设备。X9511WP为32级电子电位器芯片，等效10kΩ电位器，用于升速与减速。CD4060芯片用于自动循环定时，用于电动机自动正反转。
其中C、RS确定正反转的周期。该线路装配必须注意屏蔽。
3．ZL212T模块在冰箱、空调或需控温设备中的应用按图4接线。本机适用于冰箱（柜）、空调或需控温设备中的应用。RT为负温度系数热敏电阻。本线路为恒温控制线路。RW用于调节恒温值。本线路仅为基本电路，在冰箱（柜）和空凋应用中，必须根据具体技术条件确定具体电路。
