变频恒压供水系统的休眠与唤醒参数设置

　　在生活供水系统中，夜间的用水量往往很少．如果容量较大的水泵继续处于运行状态，势必造成能源的浪费。为了节约能源，有的恒压供水系统在用水量较少时让功率容量较大的主泵暂停运行而进入休眠状态，启动容量较小的辅助小泵来维持管网中的压力。用水量增加时，将主泵唤醒投入运行。下面用两个实例给以介绍。
　　
　　(1)艾默生TD2100系列变频器
　　

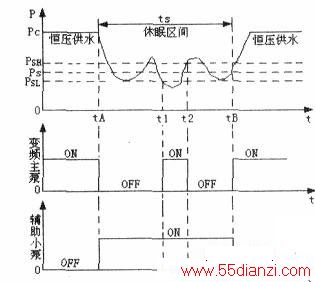

　　该变频器可以在一天24小时中设置一个休眠时间区间ts（见下图），在休眠区间里，主泵停机休眠，启动辅助小泵运行。
　　
　　辅助小泵只要将管网压力保持在休眠压力Ps附近就可以了，为此，还要设置一个休眠压力的允许偏差。这里所说的休眠压力Ps不同于正常供水时段由给定目标值设置的压力Pc，而是小于目标值压力的一个值。由给定目标值设置的压力为Pc．休眠压力设定值为Ps，休眠压力的允许偏差在PSH和PSL之间，如图3所示。
　　
　　在休眠时间区间内，如果管网压力低于休眠压力的下限值PSL，则主泵被唤醒，这时主泵与辅助小泵同时运行，即图3中的t1~t2时间段。直至管网压力恢复到高于休眠压力的上限值时，主泵再次休眠，即图3中的t2_tB时间段。
　　
　　为了实现上述功能，应对相关参数进行设置如下：
　　
　　F49设置休眠区间的开始时间。数据码范围是00:00-23:59
　　
　　F50设置休眠区间的结束时间。数据码范围是00:00—23:59
　　
　　F51设置休眠压力Ps。数据码范围是0.000—9.999MPa
　　
　　F52设置休眠压力的容许偏差。数据码范围是0.0~20.0%，是以休眠压力Ps（F51的预置压力）为基准，允许上下偏差范围的百分数。本参数设置的是下图中的PSH和PSL。

　　
　　(2)ABB ACS800系列变频器
　　
　　该变频器采用PID调节功能实现恒压供水，当用水量很小时，变频器的输出频率会相应下降，频率降至某一极限频率并持续一定时间后时，主泵停机进入休眠状态，相关功能参数设置如下：
　　
　　参数码81.06预置睡眠延迟时间(确认时间)td，数据码范围是0.0 -3600.0s：
　　
　　参数码81.07预置睡眠前的极限频率fSL．数据码范围是0.0~120.0Hz;‘  参数码81.08预置管网压力的下限值，用目标压力的百分数表示，数据码范围是0.0—100.0%。
　　

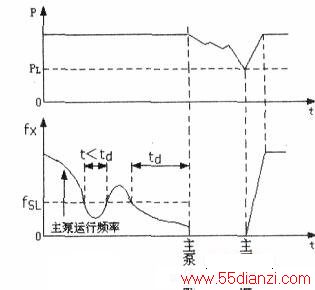

　　如果主泵的运行频率已经下降到极限频率fSL（参数码81.07预置的频率，参见下图），但其持续时间小于参数码81.06预置的延迟确认时间td，变频器将不予理会；而当低于极限频率fSL的时间大于等于确认时间td时，变频器使主泵暂停运行进入睡眠状态，同时启动辅助小泵，使管网维持必要的压力。
　　
　　主泵休眠后，如果由于用水量增加而使管网压力低于下限值PL（功能码81.08预置）时，主泵将被重新唤醒。
　　
　　由以上分析可知，主泵进入休眠状态的判断条件是运行频率低于极限频率fSL并持续了确认时间￡d；而唤醒条件是管网压力低于下限值PL．从图可见，在主泵休眠期间，管网压力可能会有稍许变化，但只要功能码81.08预置得当，对用户用水不会产生影响。当然这也是获得最佳用水压力和节约电能相互妥协的结果。
