变频器过载保护参数设置

　　要实现变频器对电动机的过载保护，必须对变频器的相关参数进行设置。
　　
　　1．保护动作与电动机类型的设定一台变频器只控制一台电动机时，应设定过载保护动作有效，且应选择电动机的类型，是通用电动机还是变频专用电动机。如果一台变频器控制多台电动机时，应设定过载保护无效，这时应根据每台电动机的容量各自采取保护措施。
　　
　　2．保护方式的设定过载时可供选择的保护方式有：(1)电动机减速停机：(2)电动机立即断电自由停机；(3)电动机继续运行，给出报警信号；(4)电动机限流运行。
　　
　　3．保护电流定值的设定将电动机的额定电流通过相关参数设置到变频器，作为过载保护的定值。方法有两种：有的变频器可以直接将“电动机额定电流”进行设定，例如英威腾INVT-G9系列变频器和艾默生TD3000系列变频器。
　　
　　有的变频器通过“电机过载保护系数”间接进行设定，例如博世力士乐CVF- G3系列变频器，其定义为：
　　
　　电机过载保护系数=

　　当变频器额定电流为100A，电动机额定电流为80A时，则电机过载保护系数为80(%)。这里的百分号仅是为了方便理解，设置参数时设置值取80，不设置百分号。
　　
　　4．过载保护延迟时间
　　
　　过载电流达到保护定值时允许继续运行的时间，超过则实施保护：延迟时间内电流值恢复正常值则退出保护；过载电流超过保护定值时按反时限特性实施保护。
　　

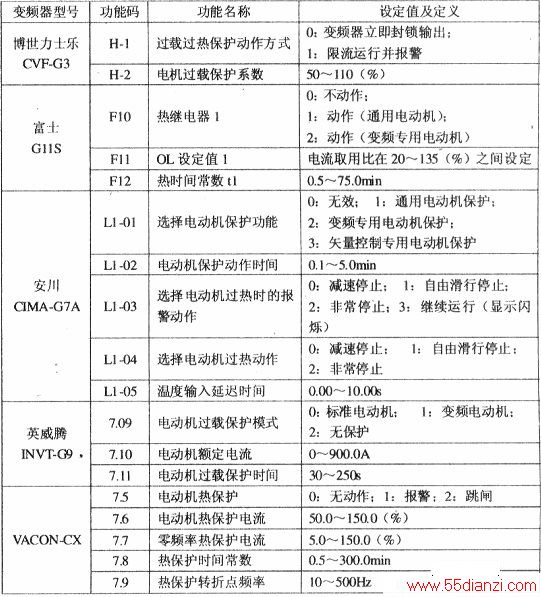

　　几种变频器过载保护参数设置见附表。
